Конвейеры ленточные стационарные общего назначения с прорезиненной лентой являются основным видом непрерывного транспорта и предназначены для перемещения различных массовых сыпучих (мелкодисперсных и кусковых) и штучных (включая тарно-штучные) грузов в горизонтальном, наклонном (до 24°) или комбинированном (горизонтально-наклонном) направлениях.

Конвейеры используются в различных производственных линиях и получили большое распространение благодаря возможности получения:

  • высокой производительности, обеспечиваемой большой скоростью ленты
  • малых энергозатрат
  • простоты конструкции и эксплуатации
  • высокой надежности

Основой конвейера является бесконечная вертикально-замкнутая гибкая прорезиненная конвейерная лента по ГОСТ 20-85, являющаяся одновременно тяговым и несущим органом. Лента приводится в движение от трения, возникающего между ее поверхностью и приводным барабаном, вращение которого обеспечивается электромеханическим приводом. Верхняя рабочая и нижняя холостая ветви ленты поддерживаются в большинстве случаев роликоопорами различной конструкции.

Стационарные ленточные конвейеры могут иметь перегибы только в вертикальной плоскости.

Натяжение ленты обеспечивается натяжными устройствами различных типов.

Загрузка конвейера сыпучим грузом осуществляется через загрузочные воронки различных конструкций, разгрузка происходит, как правило, через воронку головного барабана или в любом месте трассы конвейера с помощью специальных разгрузочных устройств.

Изготавливаемый нами конвейер имеет следующие основные технические характеристики:

  • ширина ленты 800 мм
  • номинальная скорость движения ленты 1,2 м/с
  • номинальный диаметр роликов верхних желобчатых роликоопор 102 мм
  • номинальный диаметр роликов нижних (поддерживающих) роликоопор 102 мм
  • диаметр приводного и натяжного барабанов 377 мм
  • общая длина транспортера 18450 мм
  • угол наклона 18°
  • габаритная ширина рамы транспортера 1156 мм
  • привод от мотор-редуктора 1МЦ2С-125М-90 с электродвигателем мощностью 11 кВт

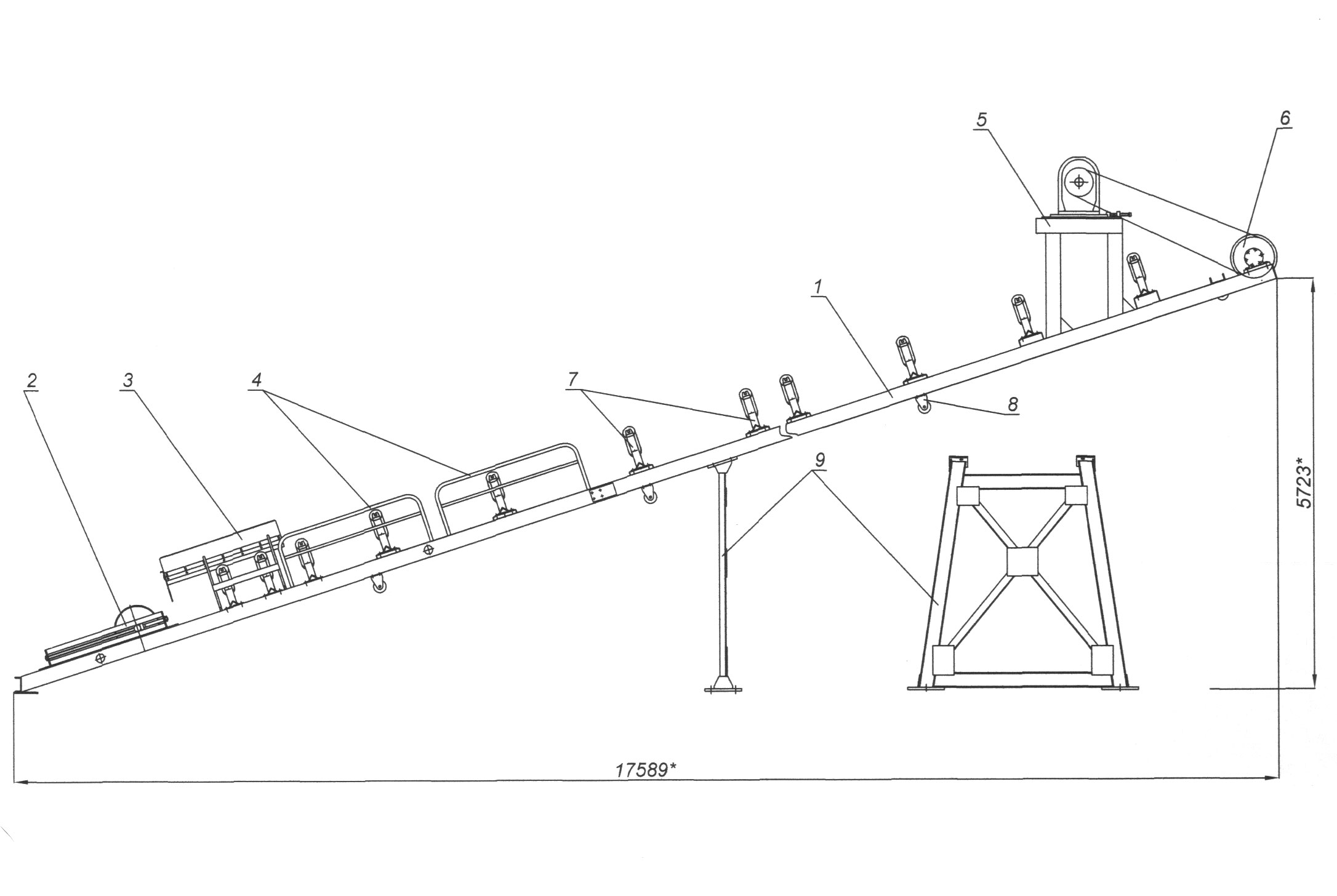

В состав конвейера СБ-171.22.00.000 входят следующие основные узлы и конструктивные элементы (порядковые номера соответствуют номерам позиций рисунка):

  1. Опорная конструкция конвейера (состоит из трех частей, соединяемых между собой болтовыми соединениями), рама.
  2. Натяжное устройство с винтовым типом натяжки (состоящее, в свою очередь, из натяжки и натяжного барабана).
  3. Загрузочное устройство (воронка).
  4. Секции ограждения.
  5. Опорная рама привода с приспособлением для натяжки приводной цепи.
  6. Приводной барабан со звездочкой цепи.
  7. Опора верхняя желобчатая трехроликовая.
  8. Опора нижняя поддерживающая прямая (с одним длинным роликом).
  9. Стойка.

Конвейер также оснащен приспособлением для очистки ленты (скребкового типа).

Примечания:

  1. Цена изделий зависит от стоимости материалов и комплектующих, комплектации изделия, обьема заказа. Оговаривается для каждого конкретного случая в отдельности.
  2. Мы не комплектуем конвейер лентой конвейерной, мотор-редуктором и приводной цепью, а также замковыми элементами ленты.
