Наше предприятие изготавливает и поставляет оборудование для переработки и хранения различных сыпучих и порошкообразных веществ: цемента, строительных смесей, зерновых, комбикормов, удобрений, пищевых продуктов и т.п., в объёмах и комплектациях, согласованных с Заказчиком.

Мы предлагаем широкий спектр продукции такого назначения, в том числе: силосы (объемом от 20 до 60 метров кубических цельносварные, диаметрами 2400 мм, 2850 мм; больших габаритов - сборные), бункеры-дозаторы для цемента, строительных смесей и иных сыпучих материалов, шнековые транспортеры (питатели); фильтры рукавные, задвижки поворотные, другое технологическое и вспомогательное оборудование.

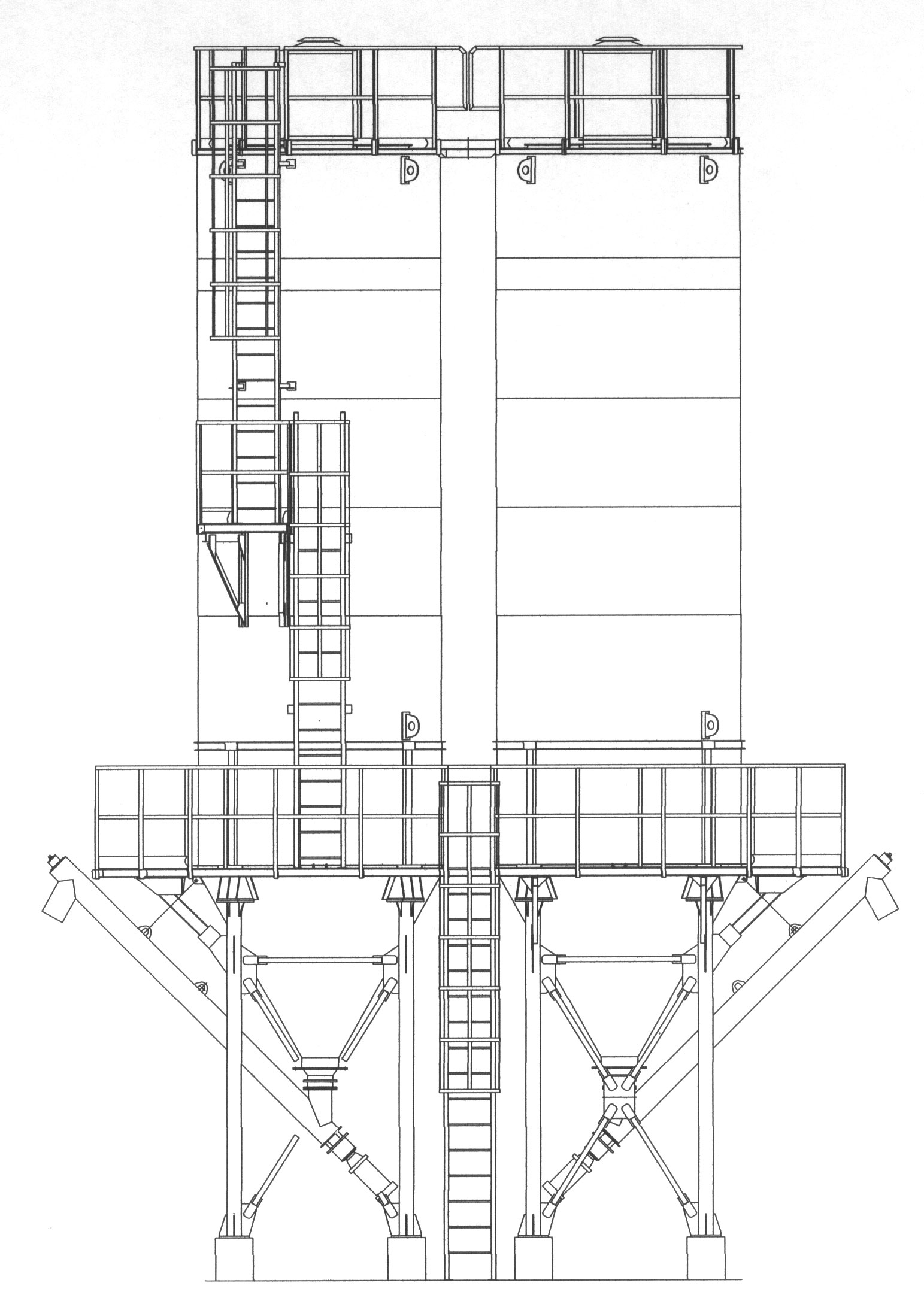

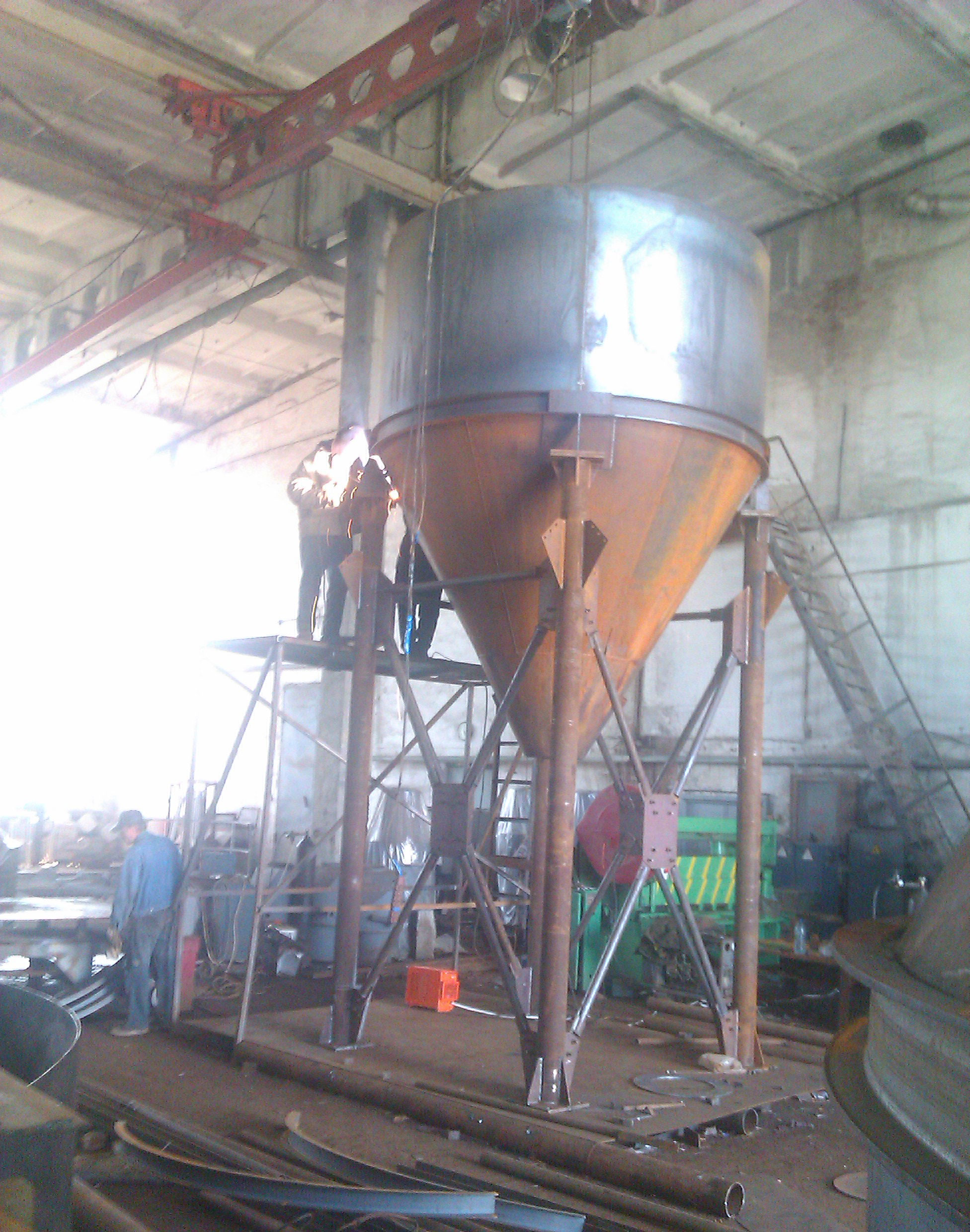

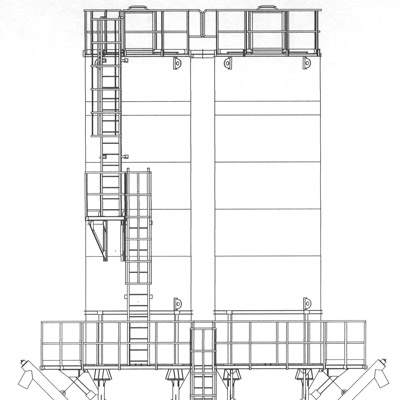

На фотографиях запечатлены элементы конструкций склада цемента ёмкостью 300 тонн, состоящего из блока четырех силосов по 75 тонн цемента каждый и с полным комплектом технологических площадок, переходов, лестниц и ограждений, обеспечивающих удобную и безопасную эксплуатацию склада.

В комплект рассматриваемого склада цемента входят:

  1. Силос цемента – 4 шт., включающий в себя:
    • силос
    • опорная конструкция
    • фильтр рукавный
    • ограждение верхнее
    • труба загрузочная
    • задвижка поворотная
  2. Питатель шнековый – 4 шт.
  3. Лестница – 1 шт.
  4. Площадка для обслуживания с лестницей и ограждением – 1 шт.

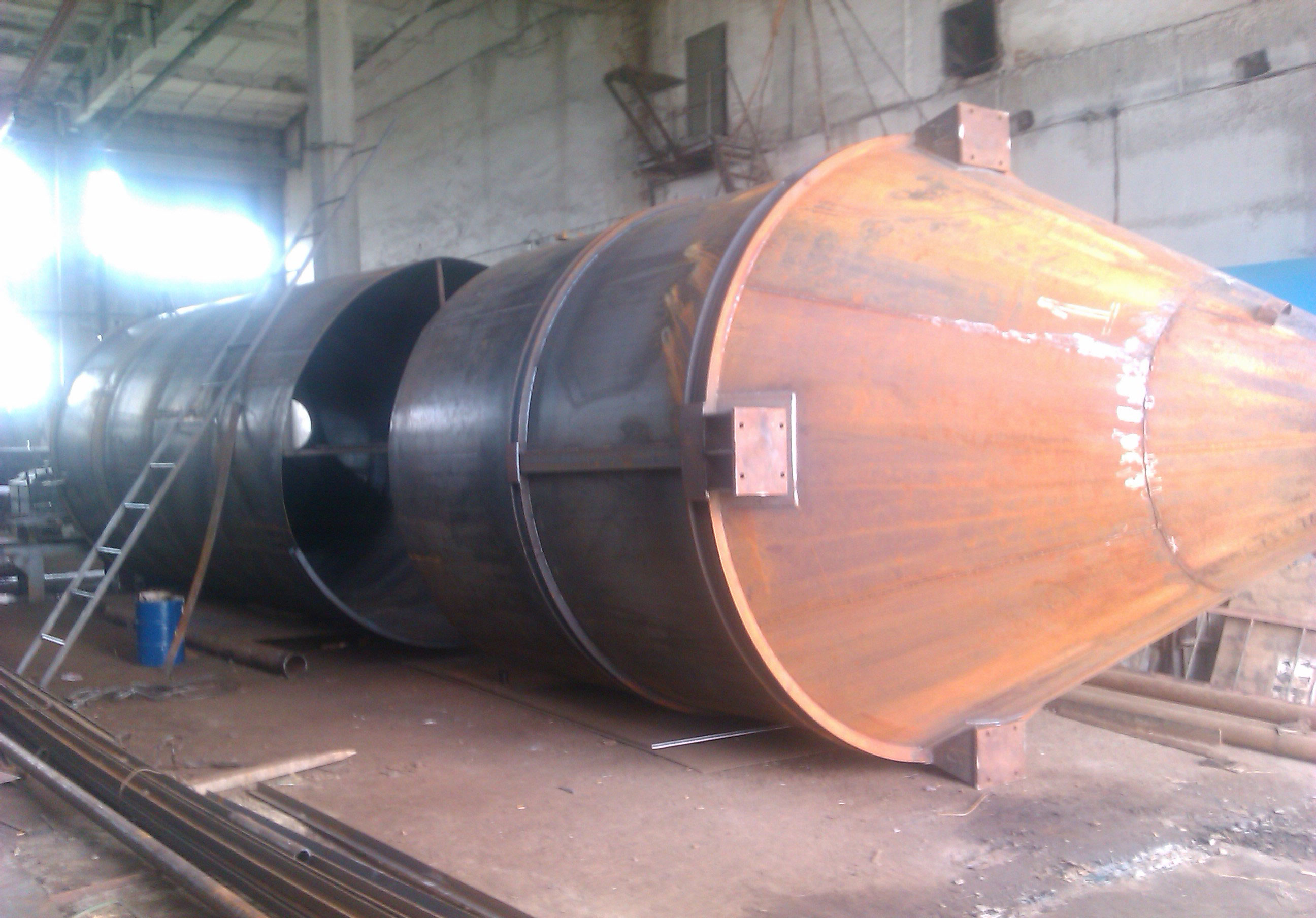

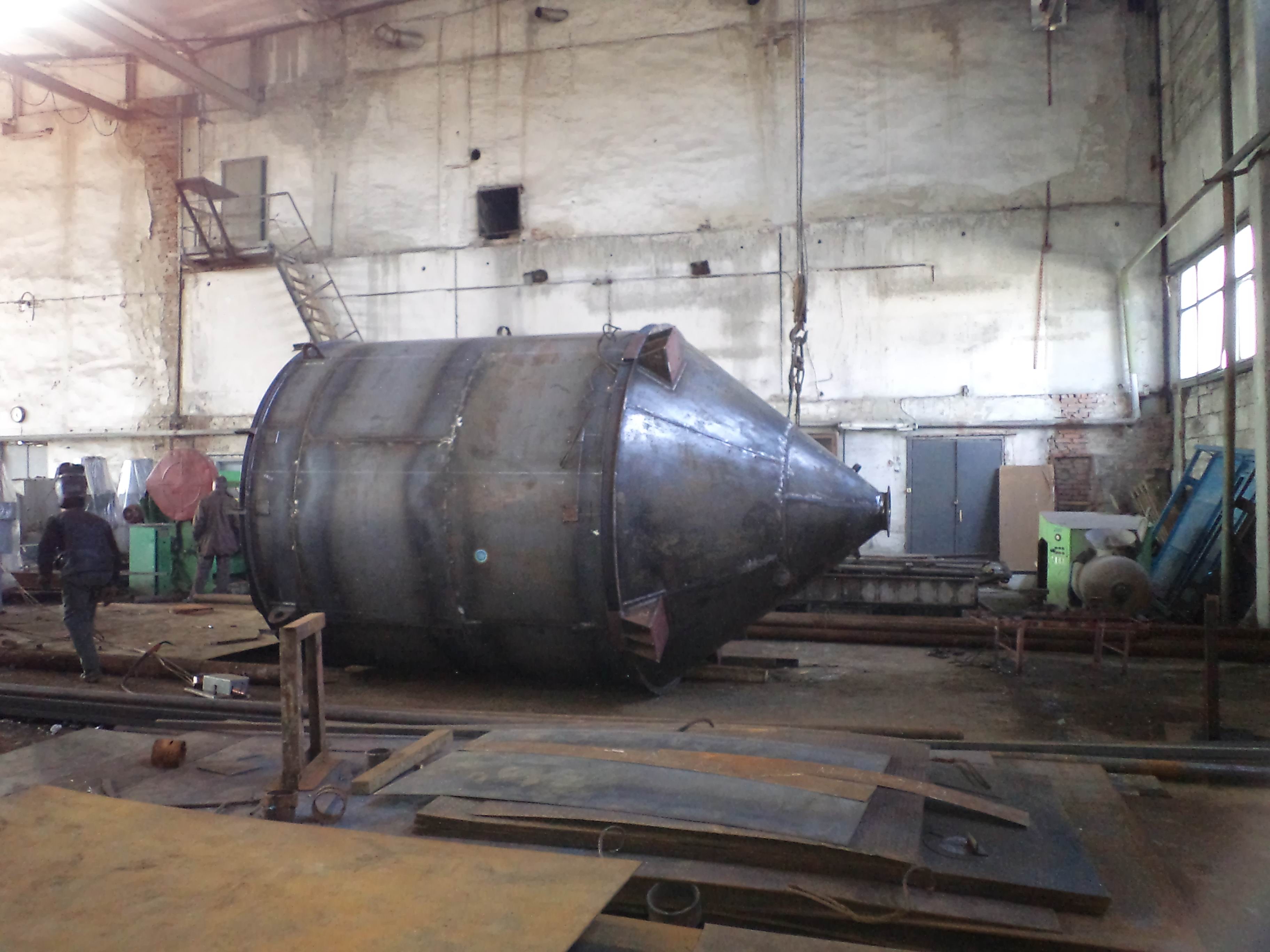

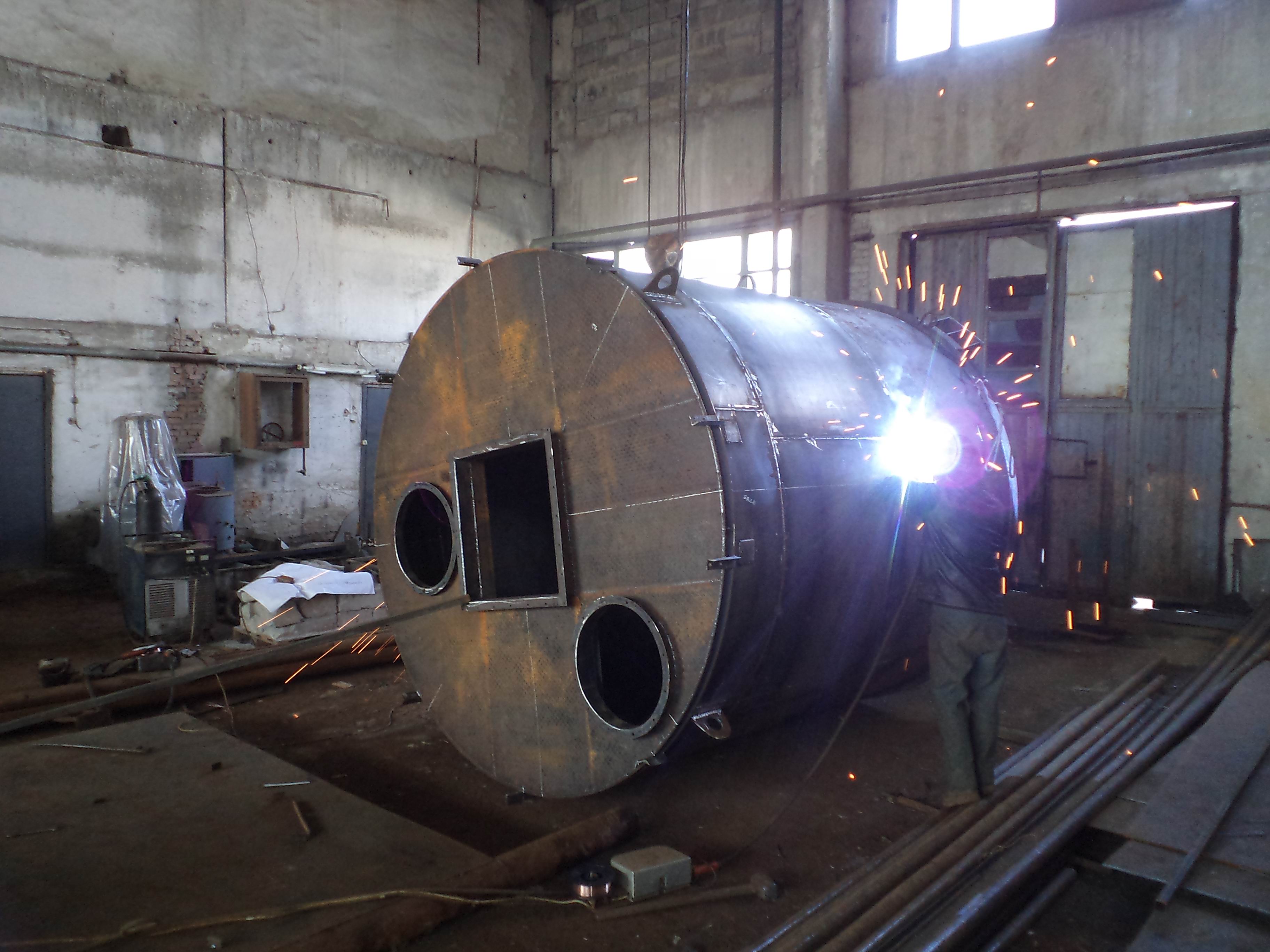

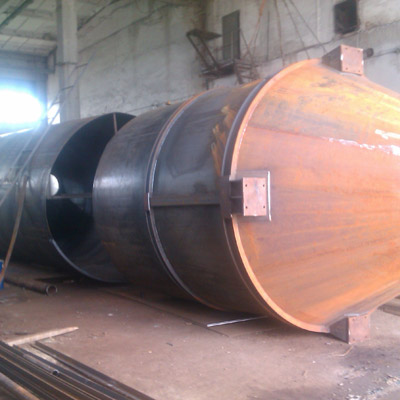

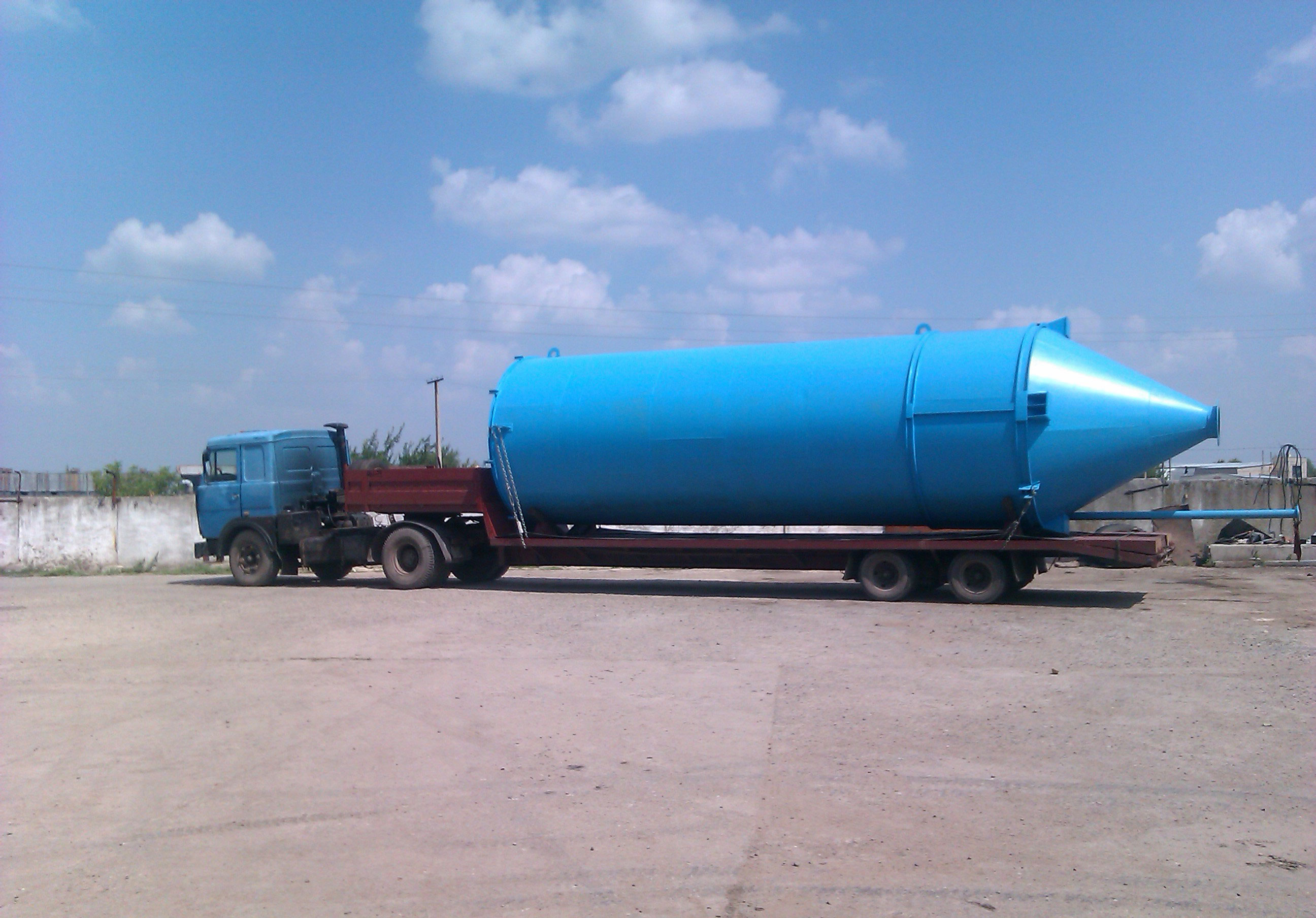

Силос цемента представляет собой цельносварную (швы накладываются с наружи и изнутри и выполняются полуавтоматической сваркой в среде защитных газов) металлическую конструкцию из листовой стали толщиной 4,0, 5,0 и 6,0 мм с коническим днищем, выполненным из листовой стали толщиной 6,0 мм и крышей, изготовленной из рифленого стального листа, опирающейся на жесткую раму из горячекатаного швеллера. Дополнительную жёсткость цилиндрической части силоса придают кольцевые рёбра жёсткости из прокатного швеллера №10.

Силос цельносварной нашего производства полностью соответствует действующим стандартам.

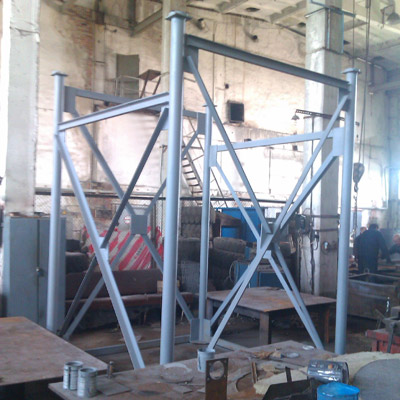

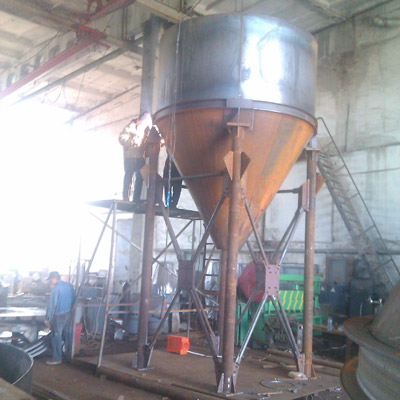

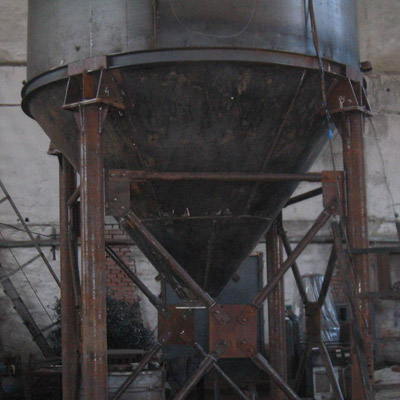

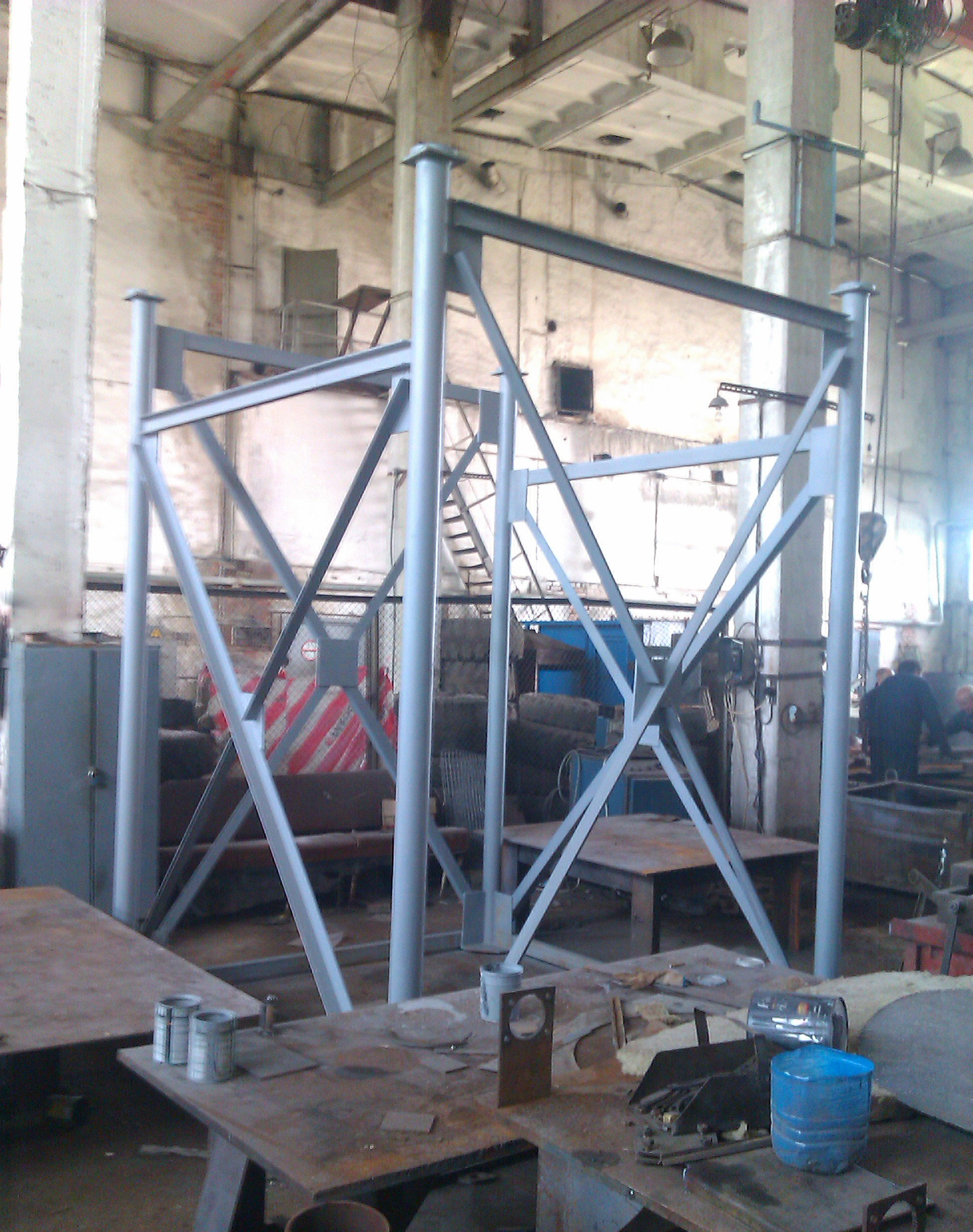

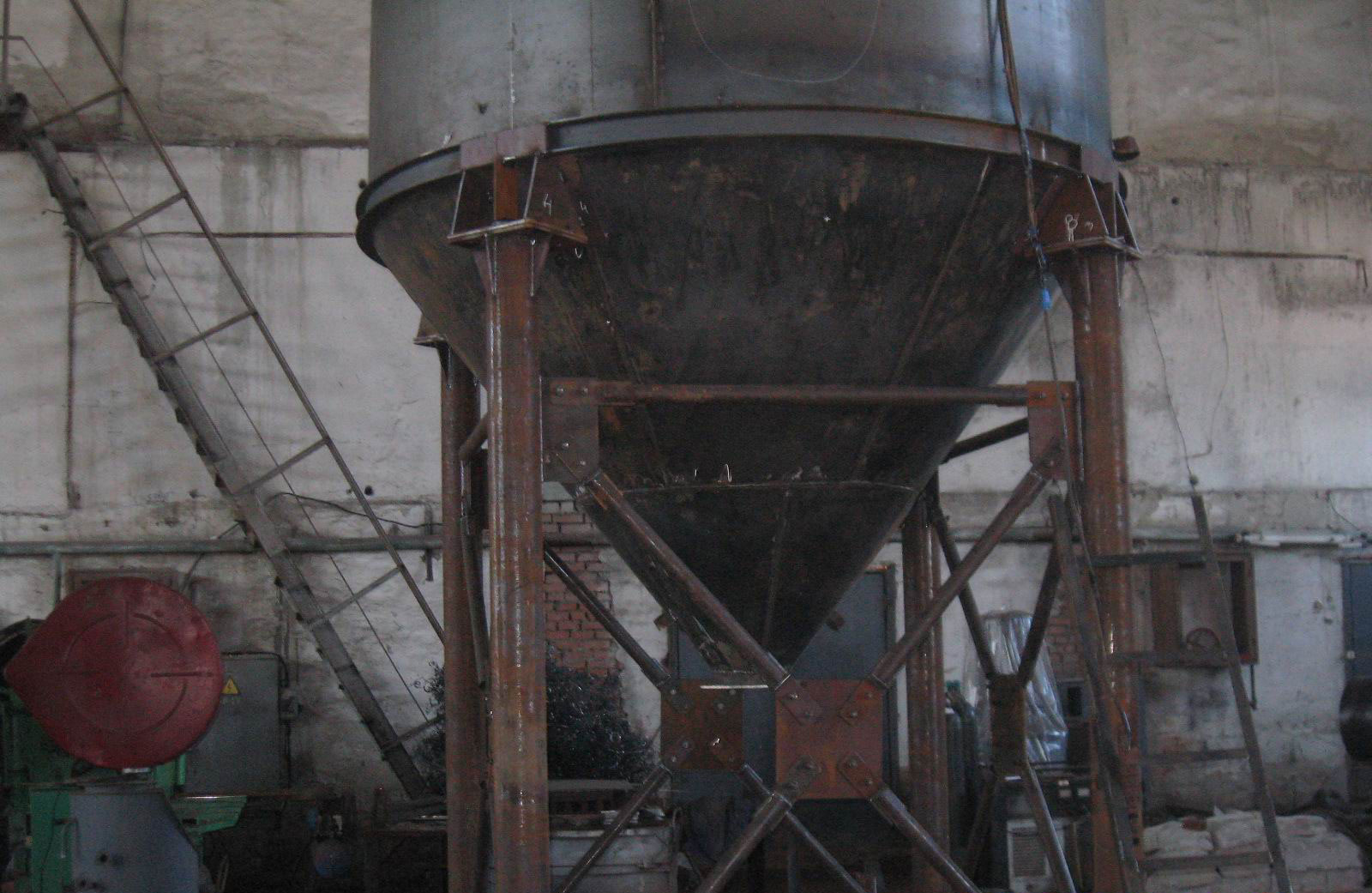

Силос цемента устанавливается на опорное устройство. Конструкция опорного устройства - сборная, состоящая из: несущих вертикальных стоек-опор с плитами для анкерного крепления с ЖБ фундаментами, изготовленных из горячекатаной бесшовной трубы по ГОСТ 8732-78 соответствующего нагрузкам поперечного сечения, и горизонтальных и раскосных растяжек (изготовлены из труб меньшего диаметра того же ГОСТа). Соединение несущих стоек и поперечин между собой выполнено на болтах с последующей обваркой на монтаже.

Крепление емкости хранения цемента к опорному устройству – болтовое. В нижней части опорное устройство посредством фундаментных болтов крепится к фундаменту.

Каждый из четырех силосов имеет диаметр цилиндрической части 2850 мм и установлен на свое опорное устройство.

Лестница, предназначенная для подъема персонала на крышу силоса для обслуживания, состоит из двух частей с промежуточной площадкой и крепится на одном из силосов. Между собой все четыре силоса соединены переходными.

На крыше каждого из силосов установлен рукавный фильтр очистки воздуха с электровибратором. Также на крыше имеются два люка: ревизия силоса и ревизия отбойника загрузочной трубы.

В нижней части конуса установлена поворотная задвижка (аварийная), к нижнему фланцу которой крепится питатель шнековый, имеющий следующие характеристики:

  • диаметр – 273 мм
  • длина общая – 5662 мм
  • расстояние между патрубками – 4100 мм
  • угол наклона в рабочем состоянии – 45 градусов
  • номинальная частота вращения вала – 180 об/мин
  • мотор-редуктор расположен в нижней части

В комплект склада цемента входит общая, П-образная площадка для технологического обслуживания с лестницей.

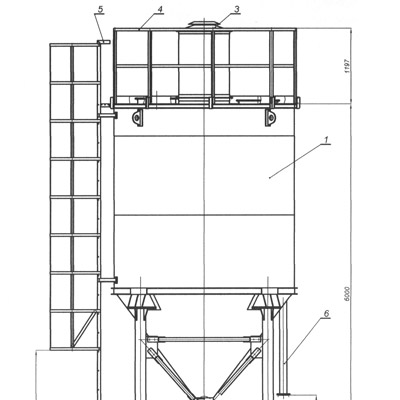

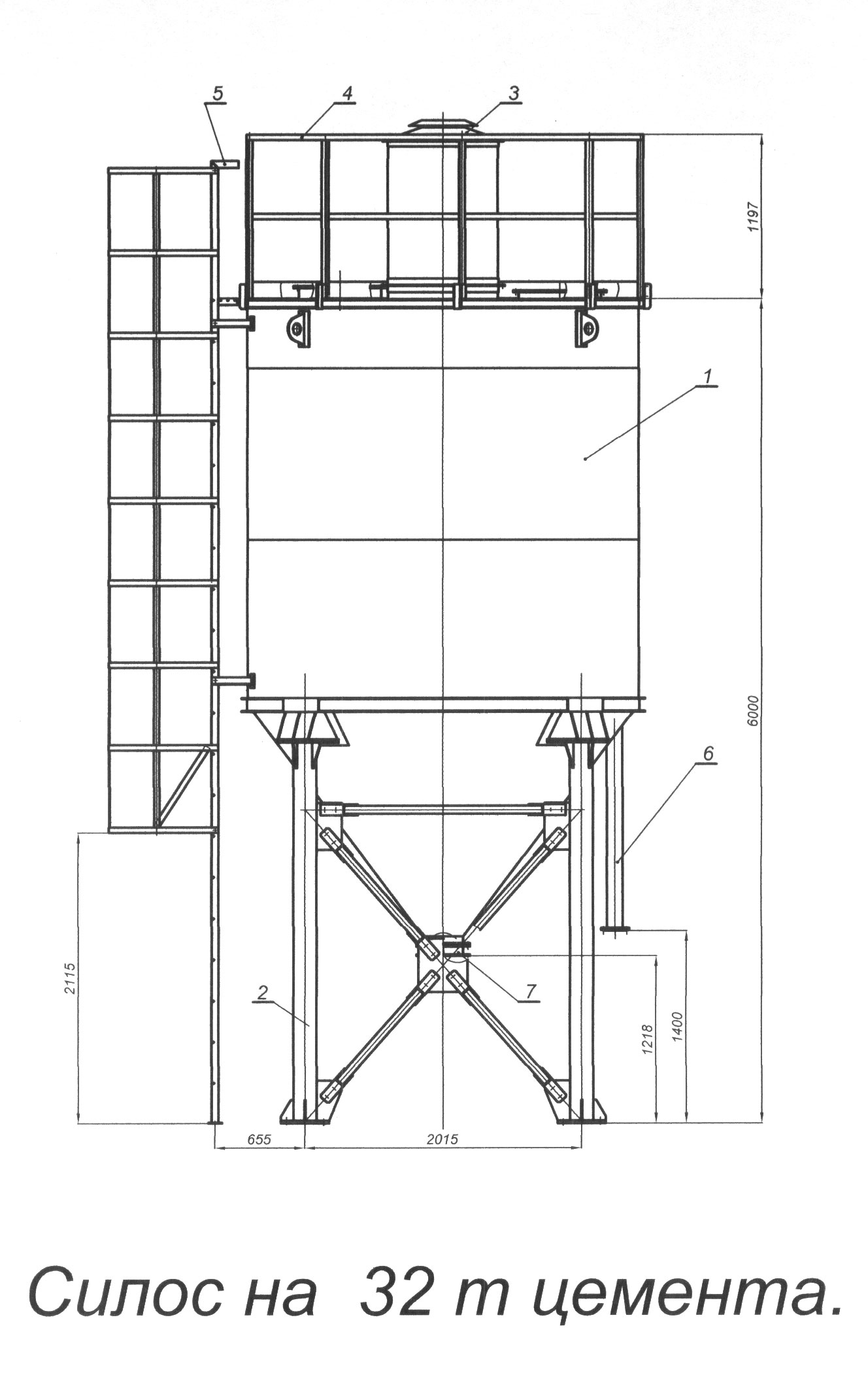

В состав типового (изготавливаемого нашим предприятием) силоса цемента входят следующие конструктивные элементы (порядковые номера соответствуют номерам позиций рисунка):

  1. Силос цемента.
  2. Опора силоса цемента (разборная).
  3. Фильтр рукавный электромеханический (на 12 рукавов, электровибратором возможна комплектация по отдельному заказу).
  4. Ограждение верхнее.
  5. Лестница с ограждением.
  6. Труба загрузочная.
  7. Заслонка аварийная.

В состав типового фильтра рукавного (в случае, когда он изготавливается отдельно от силоса) входят следующие элементы:

  • фильтр в сборе
  • фланец крепления к силосу (ответный, приварной)
  • прокладка паронитовая (между фильтром и фланцем)
  • вибратор электрический
  • метизы крепления фильтра к фланцу ответному

Стоимость изделий в базовой комплектации*:

№ п/п Наименование изделия Обозначение, № чертежа Цена, грн. с НДС

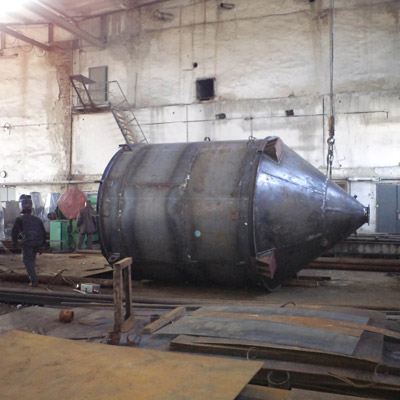

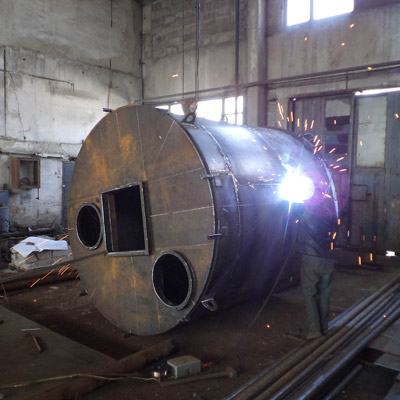

1 Силос на 32 тонны цемента ЛМК.2529.04.00.00.000 61 626,00

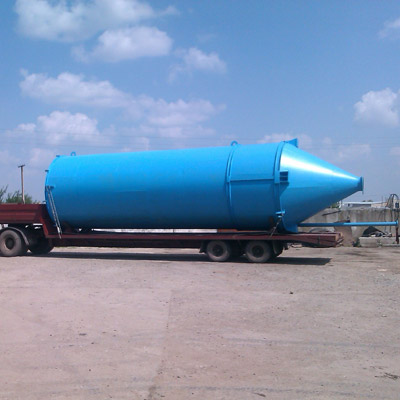

2 Силос на 75 тонн цемента ЛМК.2529.03.00.00.000 108 255,00
3 Фильтр рукавный электромеханический СЧ-31.00.00.000 10 377,00
4 Заслонка аварийная СЧ-01.02.03.000 3 183,00
5 Питатель шнековый 28 920,00

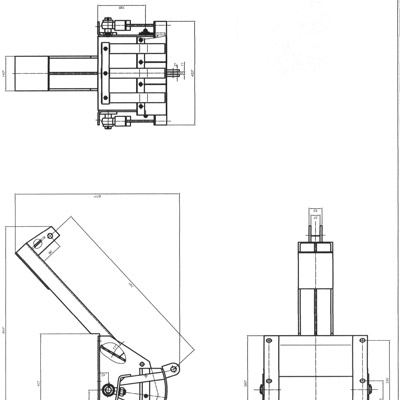

6 Затвор челюстной СБ-145.62.06А.000Г 3 219,00
7 Силос на 40 тонн цемента ЛМК.2529.05.00.00.000 60 750,00

Примечания: *

  1. Стоимость базовой комплектации дана по состоянию на 07.05.2014г.

В случае вашей заинтересованности нашими предложениями, пожалуйста, обращайтесь по телефонам либо через электронную почту для уточнения цены, комплектности, условий и формы оплаты, сроков изготовления.
