Опоры ЛЭП (линий электропередач) предназначены для сооружений линий электропередач при расчетной температуре наружного воздуха до - 65°C и являются одним из главных конструктивных элементов ЛЭП, отвечающим за крепление и подвеску проводов на определенном уровне.

В зависимости от способа подвески проводов опоры делятся на две основные группы:

  • опоры промежуточные, на которых провода закрепляются в поддерживающих зажимах
  • опоры анкерного типа, служащие для натяжения проводов (на этих опорах провода закрепляются в натяжных зажимах)

Промежуточные прямые опоры устанавливаются на прямых участках линии и воспринимают горизонтальные нагрузки от давления ветра на провода и на опору и вертикальные – от веса проводов, изоляторов и собственного веса опоры.

Промежуточные угловые опоры устанавливаются на углах поворота линии. Помимо нагрузок, действующих на промежуточные прямые опоры, промежуточные и анкерно-угловые опоры воспринимают также нагрузки от поперечных составляющих натяжения проводов и тросов. При углах поворота линии электропередачи более 20° вес промежуточных угловых опор значительно возрастает. При больших углах поворота устанавливаются анкерно-угловые опоры.

Металлоконструкции опор изготавливаются в соответствии с типовыми проектами.

Все конструкции изготавливаются из углеродистых сталей ВСт 3пс5, ВСт 3сп5 по ГОСТ 380-71 (за исключением опорных плит). Детали изготавливаются из листового проката и углового профиля различной толщины и размеров.

Стойки опор квадратного сечения решетчатой конструкции (для уменьшения типоразмеров раскосов).

Конструктивно промежуточные свободностоящие опоры состоят из сварных верхних секций и болтовых нижних (габаритные размеры которых согласовываются в том числе и с размерами ванн для горячего цинкования). Траверсы всех промежуточных опор состоят из элементов, собираемых на болтах.

Все анкерно-угловые опоры состоят из болтовых секций.

Верхние секции свободностоящих опор предусмотрены с вертикальными поясами, нижние секции – с наклонными поясами, причем уклоны поясов всех промежуточных опор одинаковы и равны 1:20, и всех анкерно-угловых опор – также одинаковы.

Опоры спроектированы и изготавливаются с достаточно высокой степенью унификации их конструктивных элементов: раскосов, фасонок, башмаков, а также шагов стыковых и присоединительных отверстий в этих элементах.

Наше предприятие имеет возможность изготавливать под заказ металлоконструкции опор ЛЭП.

Типы изготавливаемых опор:

  1. Унифицированные стальные нормальные опоры:
    • промежуточные П 35-1, П 35-2, П 110-1, П 110-2, П 110-3, П 110-4, П 110-5, П 110-6, П 110-7, П 150-1, П 150-2
    • анкерно-угловые У 35-1, У 35-2, У 110-1, У 110-2, У 110-3, У 110-4
  2. Унифицированные стальные специальные опоры:
    • промежуточные ПС 35-2, ПС 110-3, ПС 110-4, ПС 110-5, ПС 110-6, ПС 110-7
    • промежуточные свободностоящие ПС 35-1, ПС 35-4, ПС 110-9, ПС 110-10
    • анкерно-угловые У 110-3
    • промежуточные угловые свободностоящие ПУС 110-1, ПУС 110-2
    • промежуточные на оттяжках для горных районов ПС 110-11
    • промежуточные 2П 330-2, 2П 330-2-5.0, 2П 330-2-11.5, 2П 330-2т, 2П 330-2т-5.0, 2П 330-2т-11.5

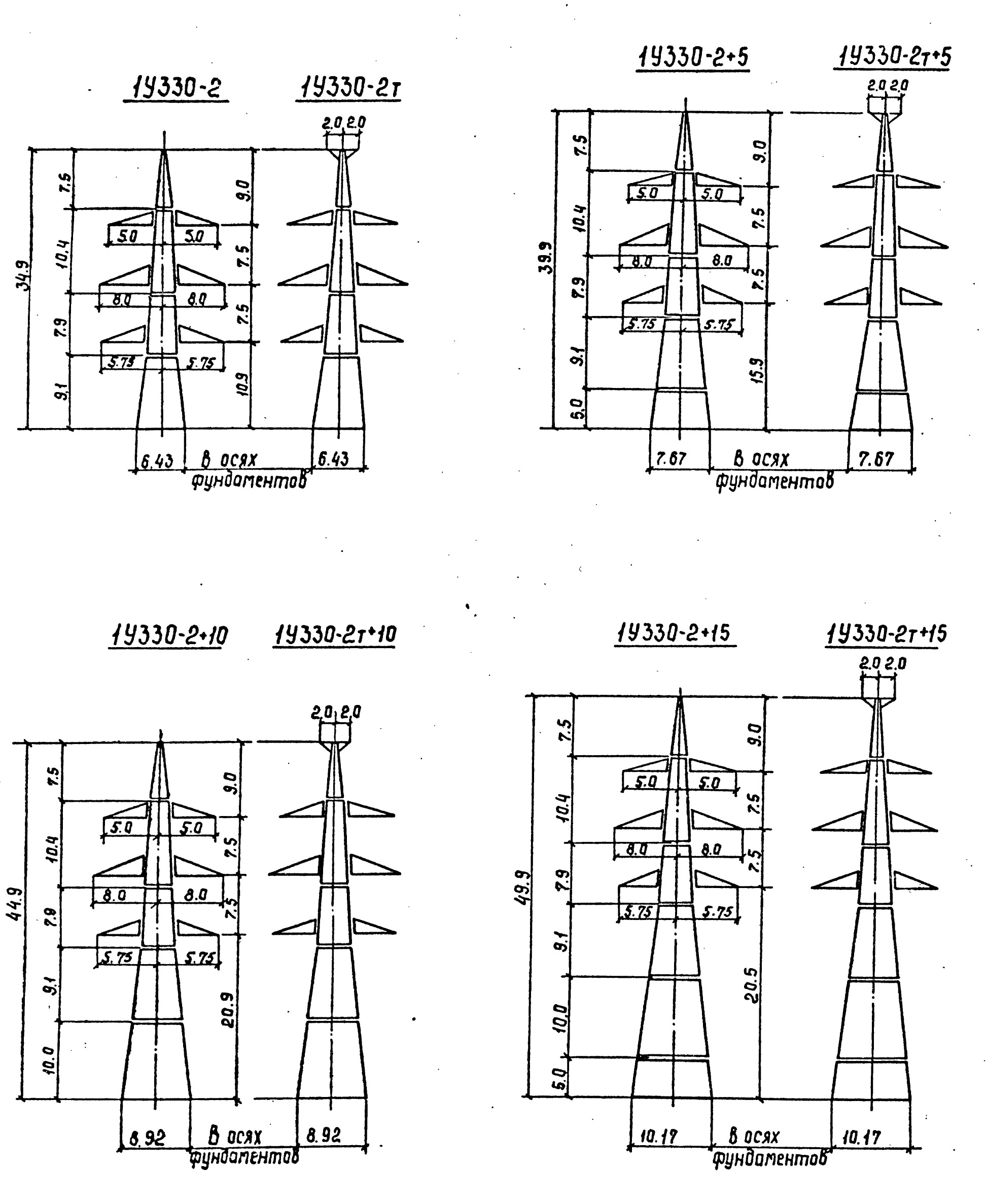

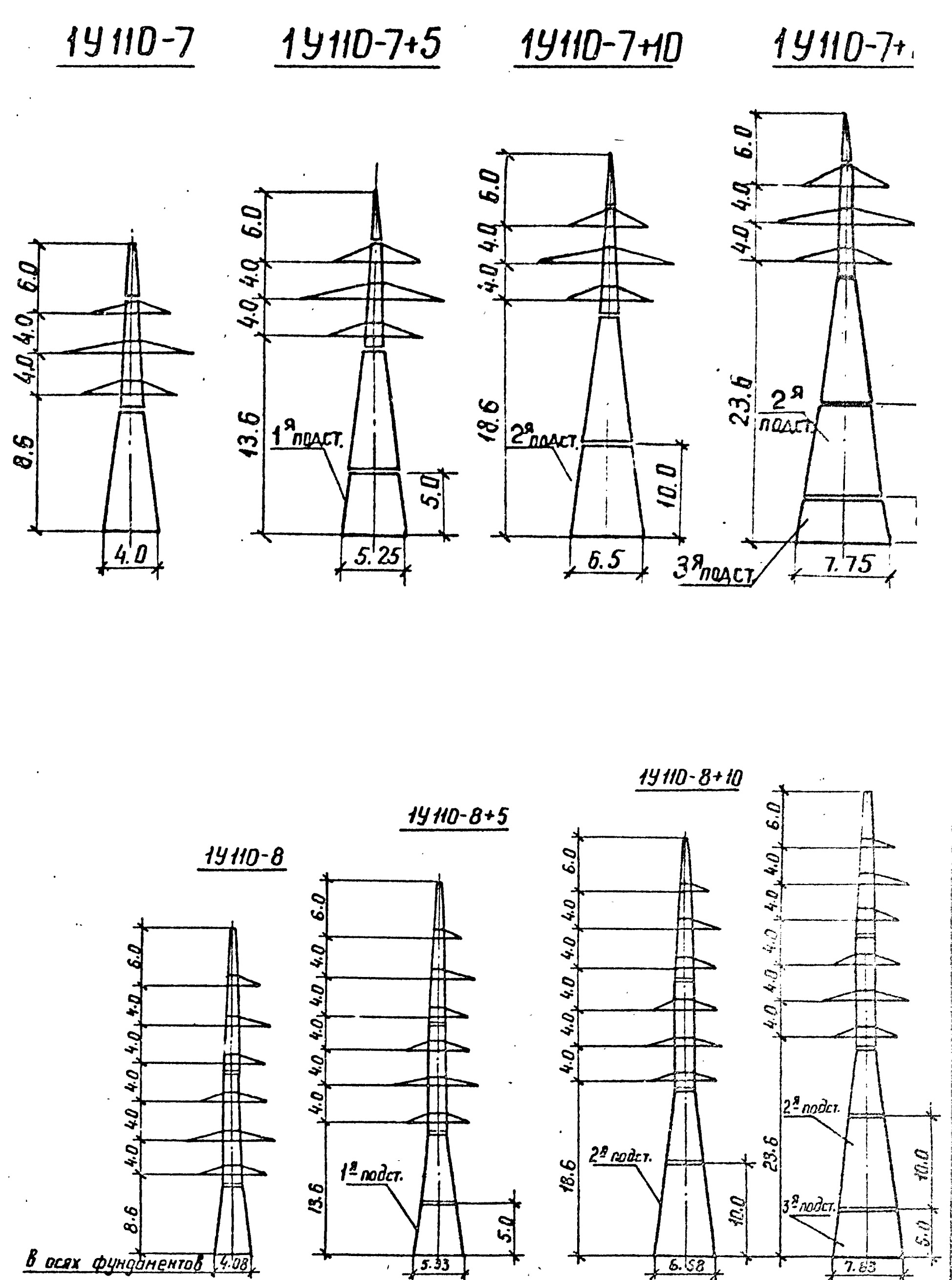

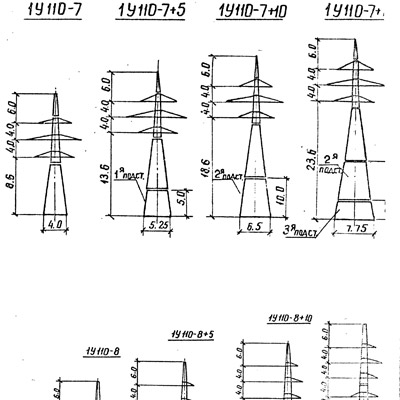

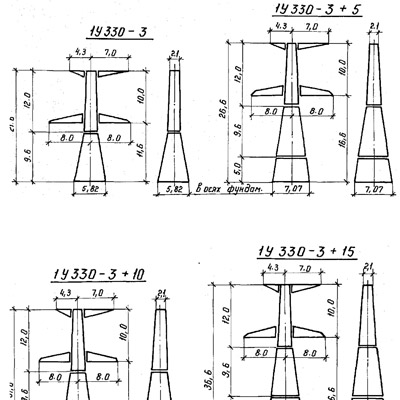

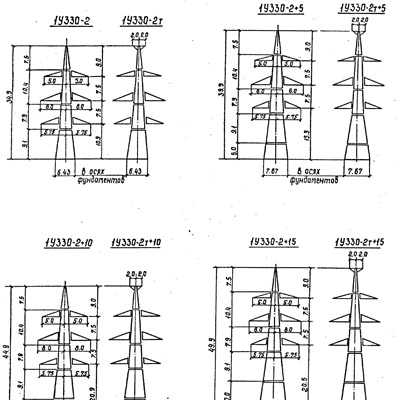

    • анкерно-угловые 1У 330-2, 1У 330-2т, 1У 330-2+5, 1У 330-2т+5, 1У 330-2+10, 1У 330-2т+10, 1У 330-2+15, 1У 330-2т+15; 1У 110-7, 1У 110-7+5, 1У 110-7+10, 1У 110-7+15; 1У 110-8, 1У 110-8+5, 1У 110-8+10, 1У 110-8+15

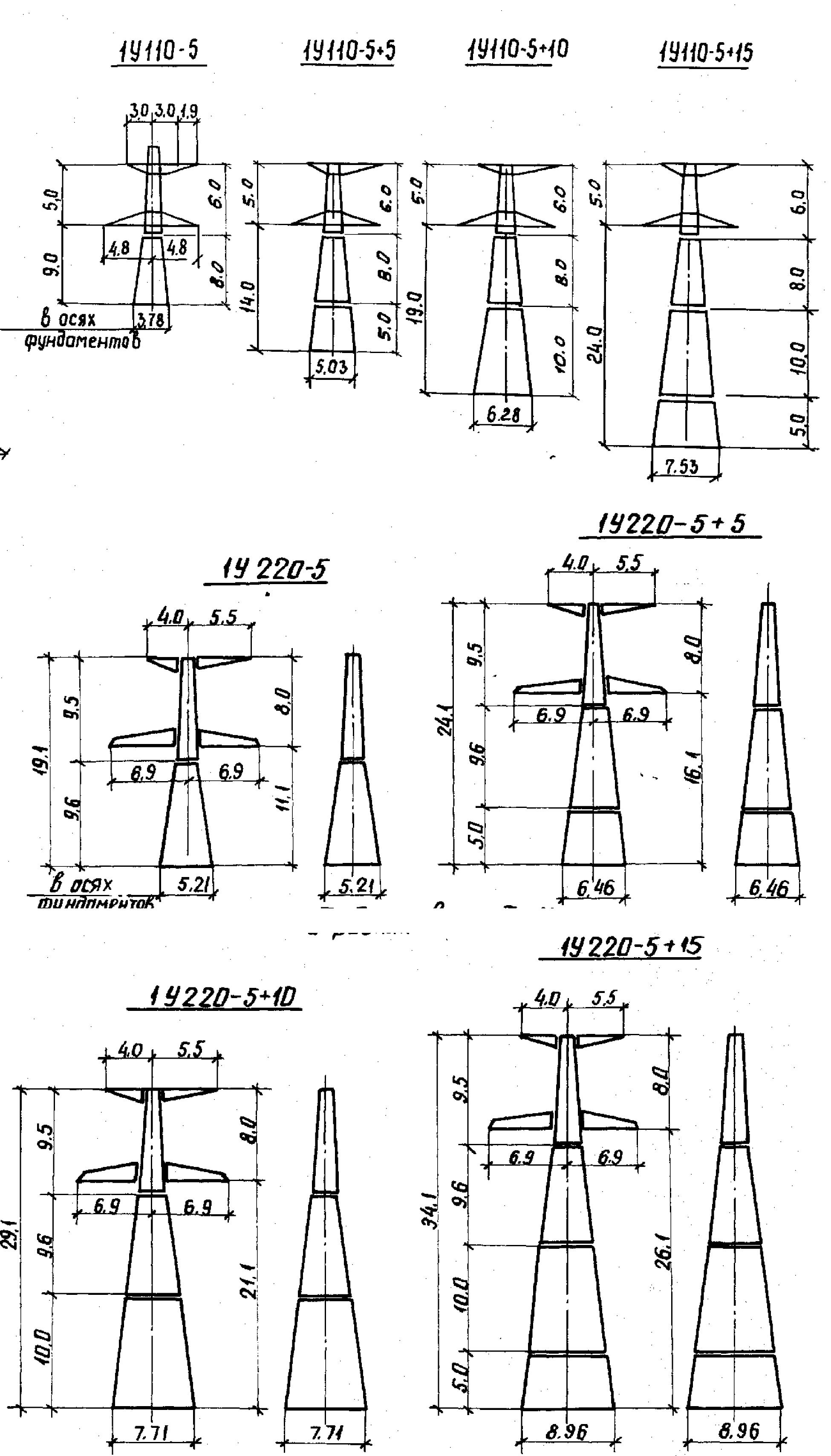

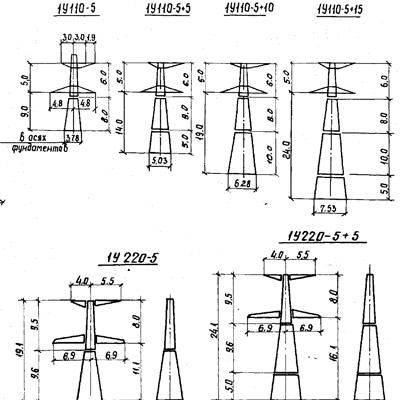

    • анкерно-угловые для районов с загрязненной атмосферой 1У 110-5, 1У 220-5, 1У 330-5

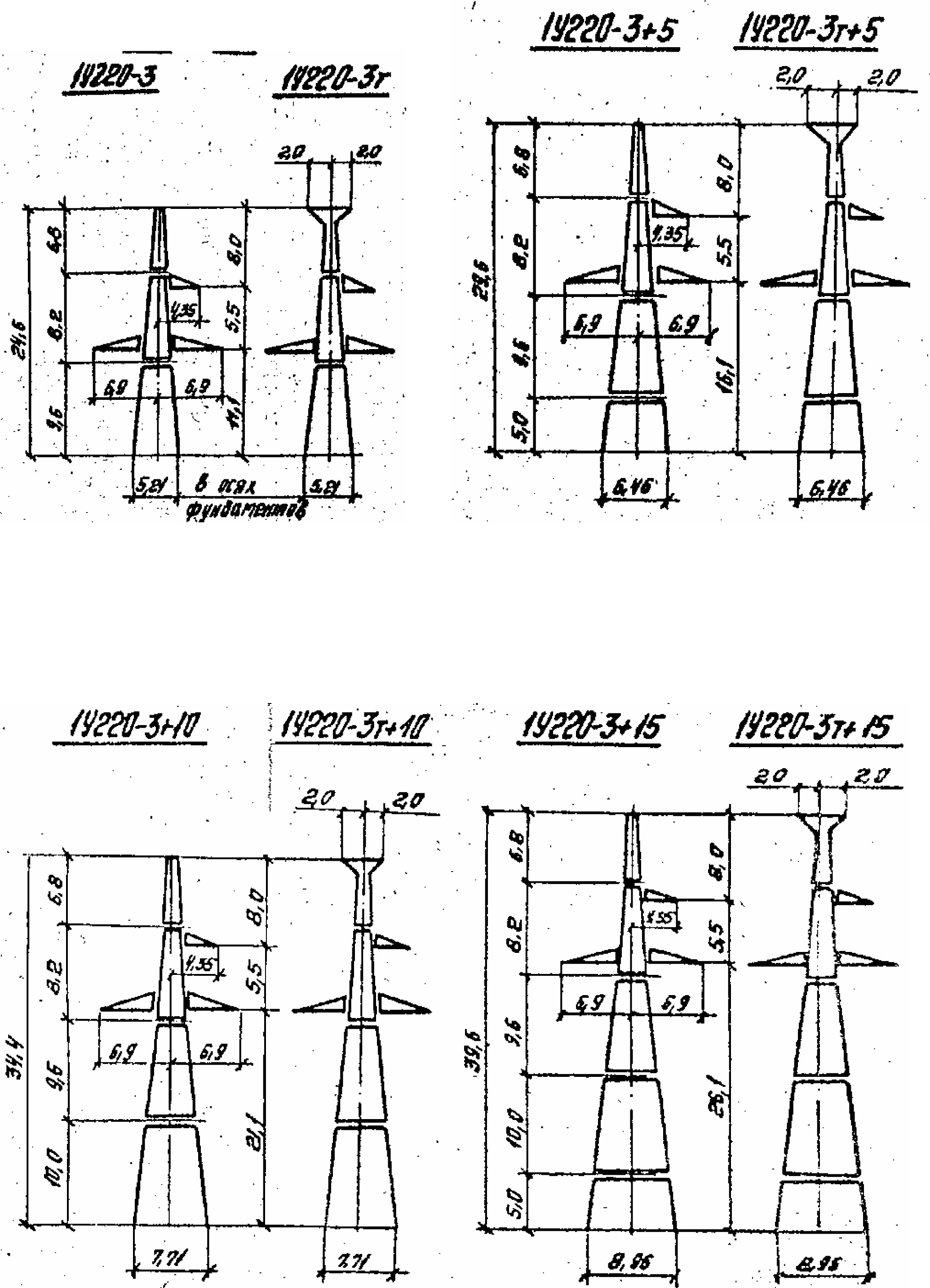

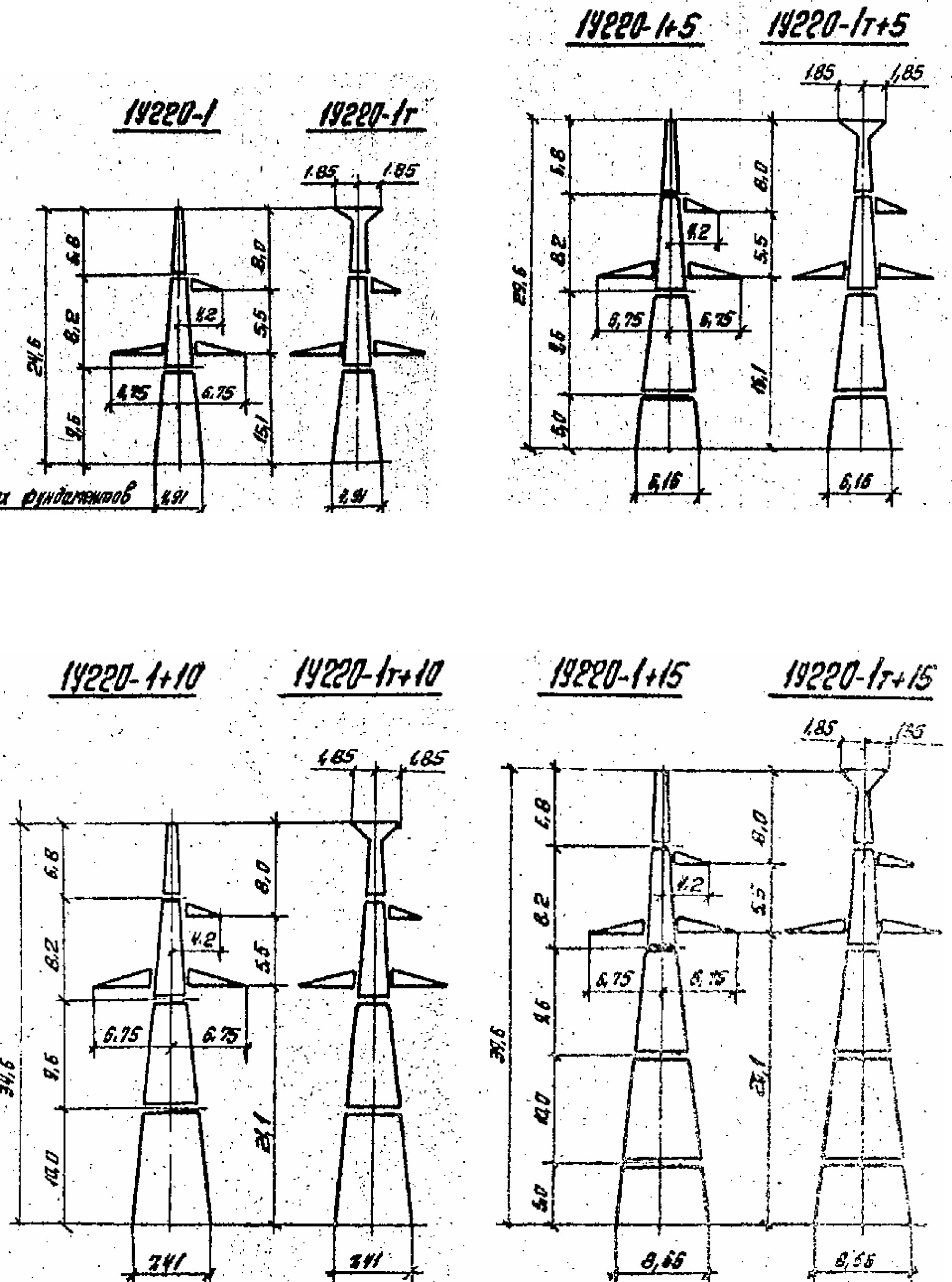

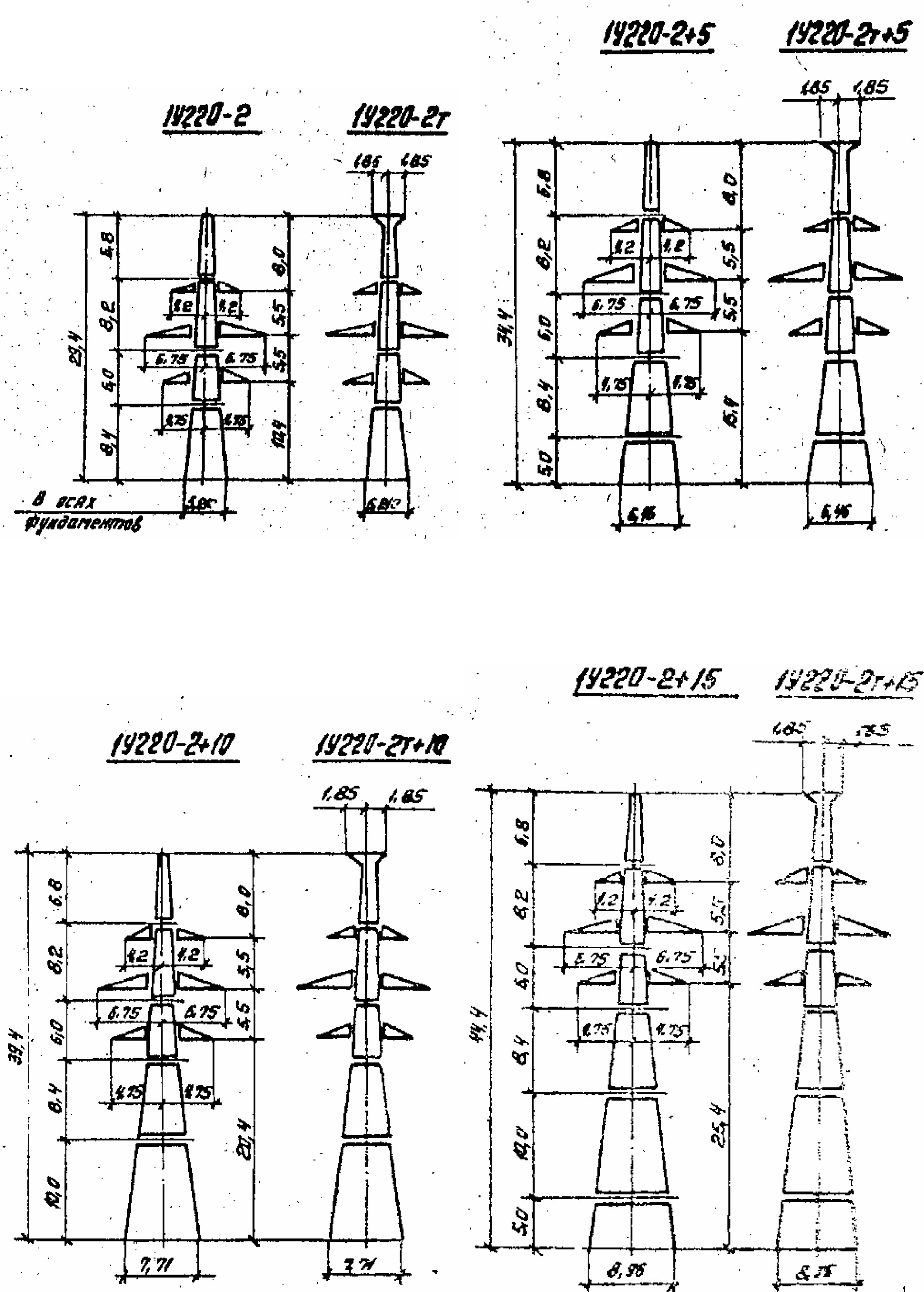

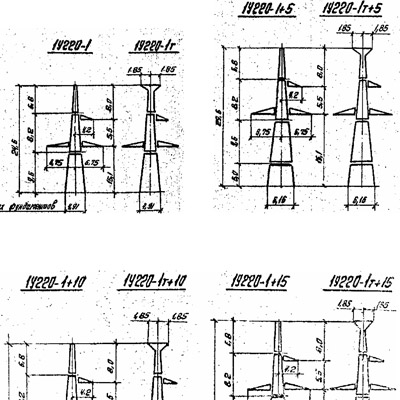

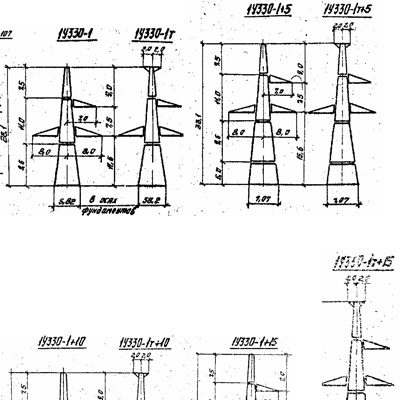

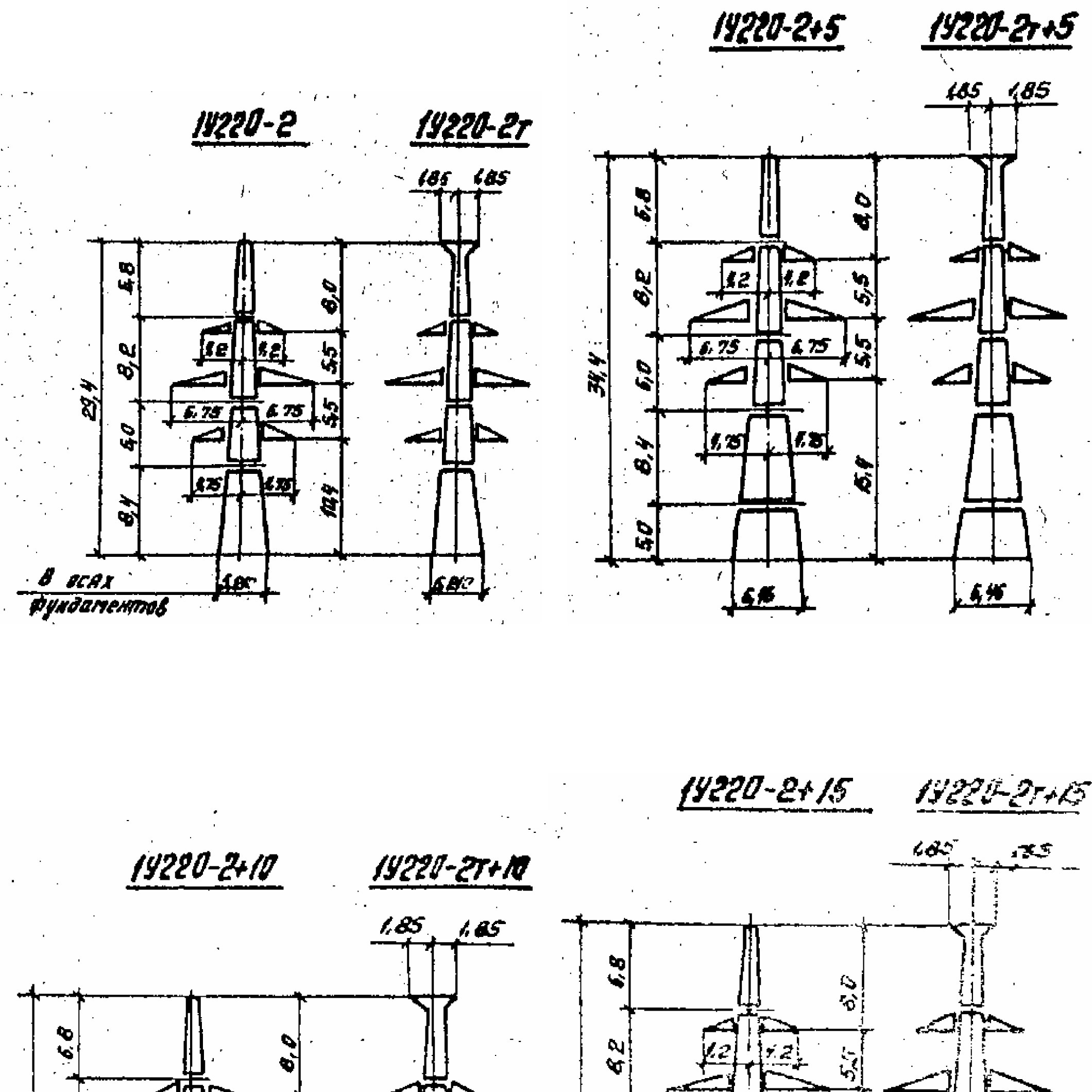

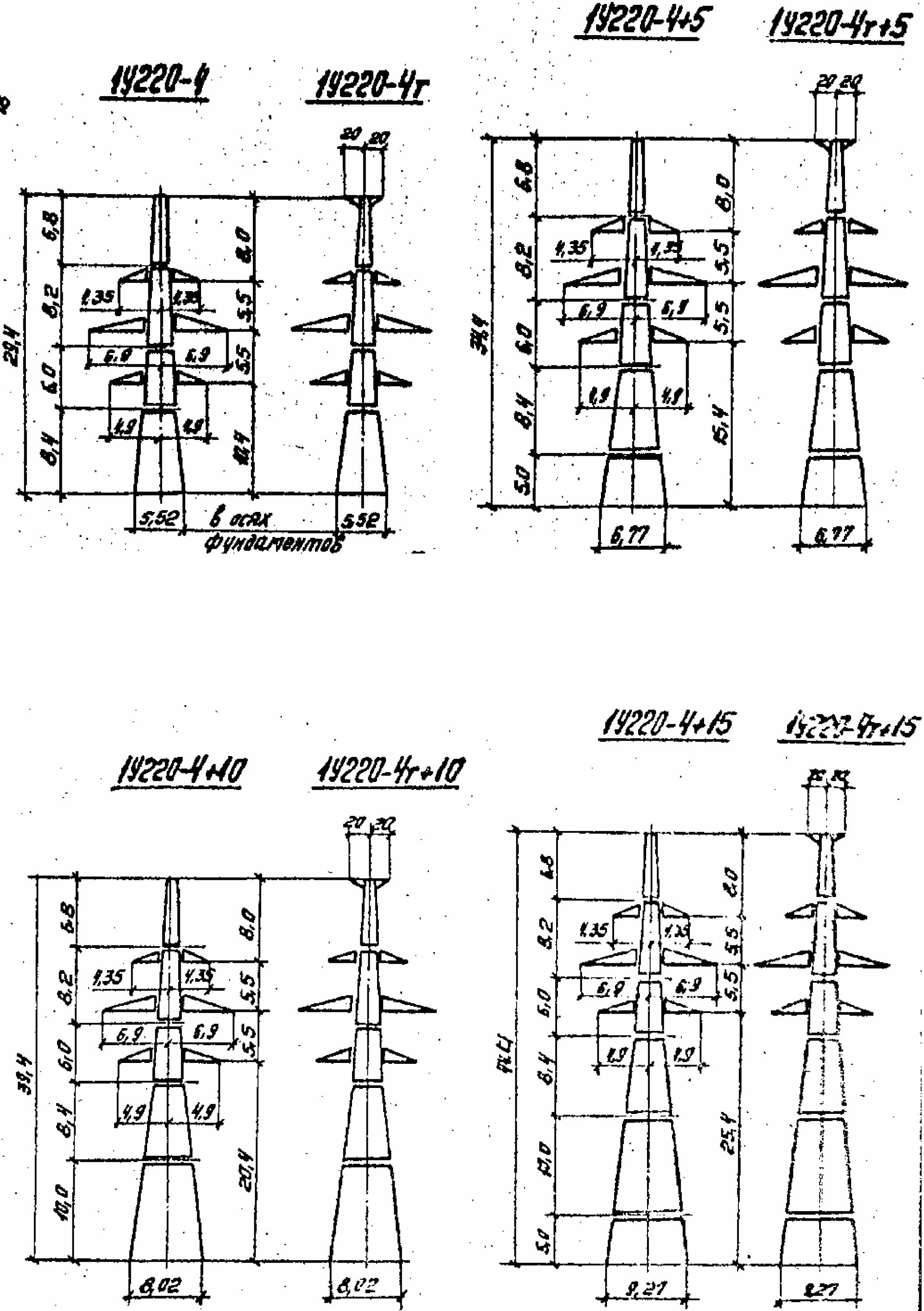

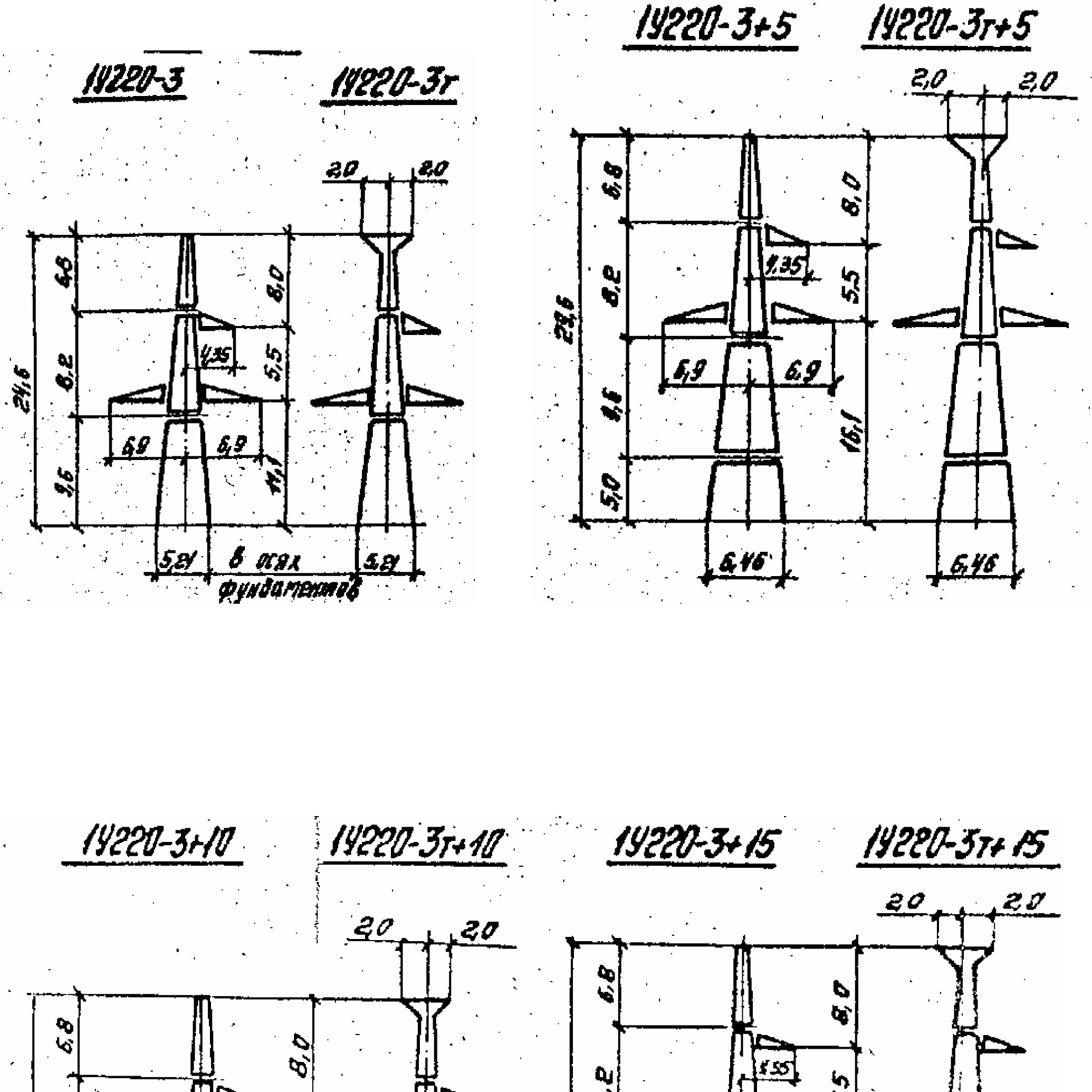

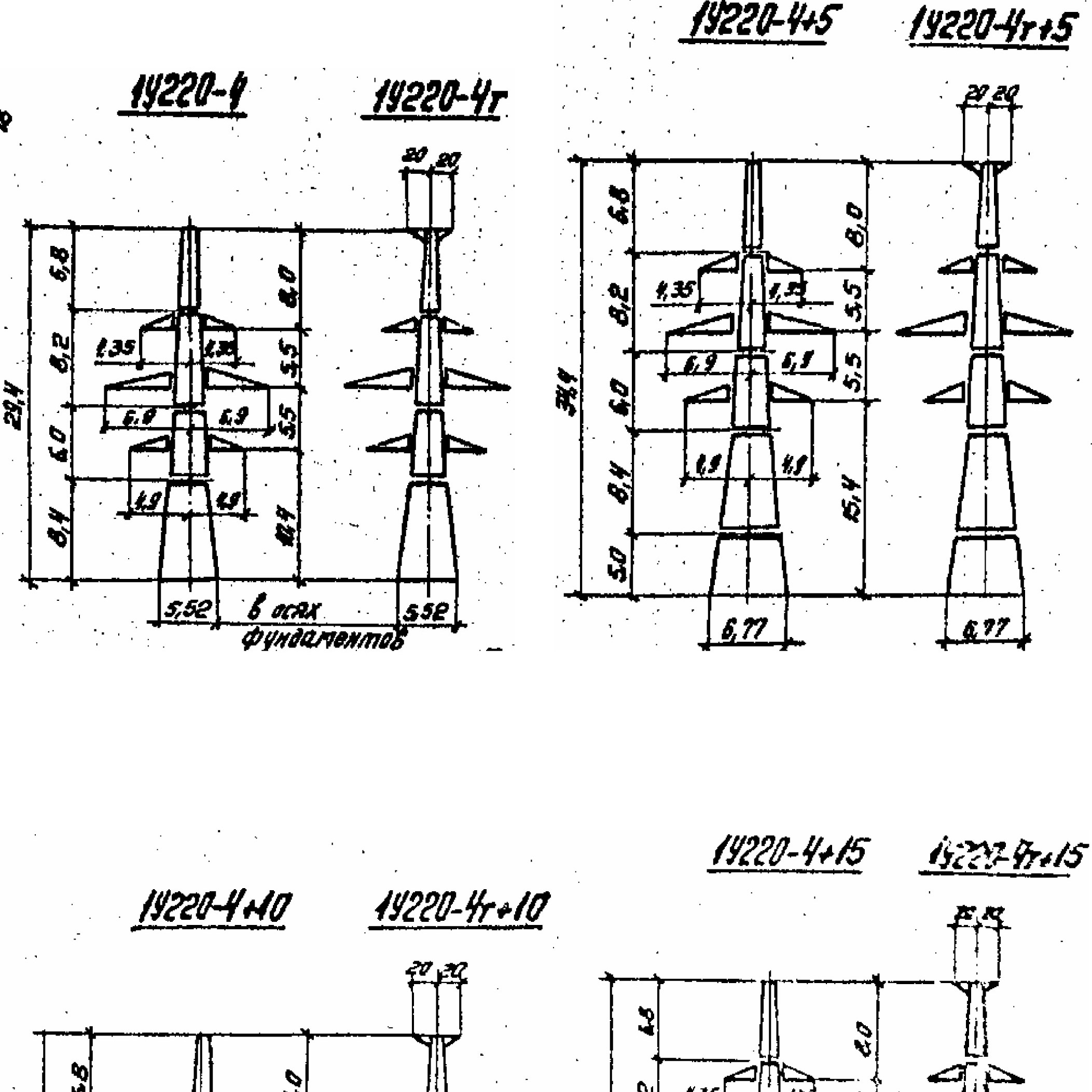

    • анкерно-угловые 1У 220-1, 1У 220-1т, 1У 220-1+5, 1У 220-1т+5, 1У 220-1+10; 1У 220-1т+10, 1У 220-1+15, 1У 220-1т+15, 1У 220-2, 1У 220-2т, 1У 220-2+5, 1У 220-2т+5, 1У 220-2+10; 1У 220-2т+10, 1У 220-2+15, 1У 220-2т+15, 1У 220-3, 1У 220-3т, 1У 220-3+5, 1У 220-3т+5, 1У 220-3+10; 1У 220-3т+10, 1У 220-3+15, 1У 220-3т+15, 1У 220-4, 1У 220-4т, 1У 220-4+5, 1У 220-4т+5, 1У 220-4+10; 1У 220-4т+10, 1У 220-4+15, 1У 220-4т+15, 1У 330-1, 1У 330-1т, 1У 220-1+5, 1У 330-1т+5, 1У 330-1+10; 1У 330-1т+10, 1У 330-1+15, 1У 330-1т+15
  3. Унифицированные стальные концевые опоры для больших переходов К 220-1, К 220-2, К 330-1, К 330-2.

Примечания:

  1. Цена изделий зависит от стоимости материалов и комплектующих, комплектации изделия, обьема заказа. Оговаривается для каждого конкретного случая в отдельности.
