Наши твердотопливные котлы, благодаря особенностям конструкции, имеют увеличенную продолжительность рабочего цикла против аналогичных традиционных твёрдотопливных котлов такой же тепловой мощности. И, естественно, очередная загрузка топливом котла через 12…18 часов при номинальной тепловой мощности значительно привлекательнее для владельца, чем постоянное «подбрасывание уголька» через 4…5часов. Особенно это ощутимо длинными зимними ночами или отсутствием дома из-за нахождения на работе и т.п. При использовании такого котла и применением в качестве топлива угля с низкой зольностью, во всех практически климатических зонах Украины, за исключение небольшого числа зимних дней с температурой ниже -20°C, средняя продолжительность цикла фактически будет составлять от 1,5 суток и более.

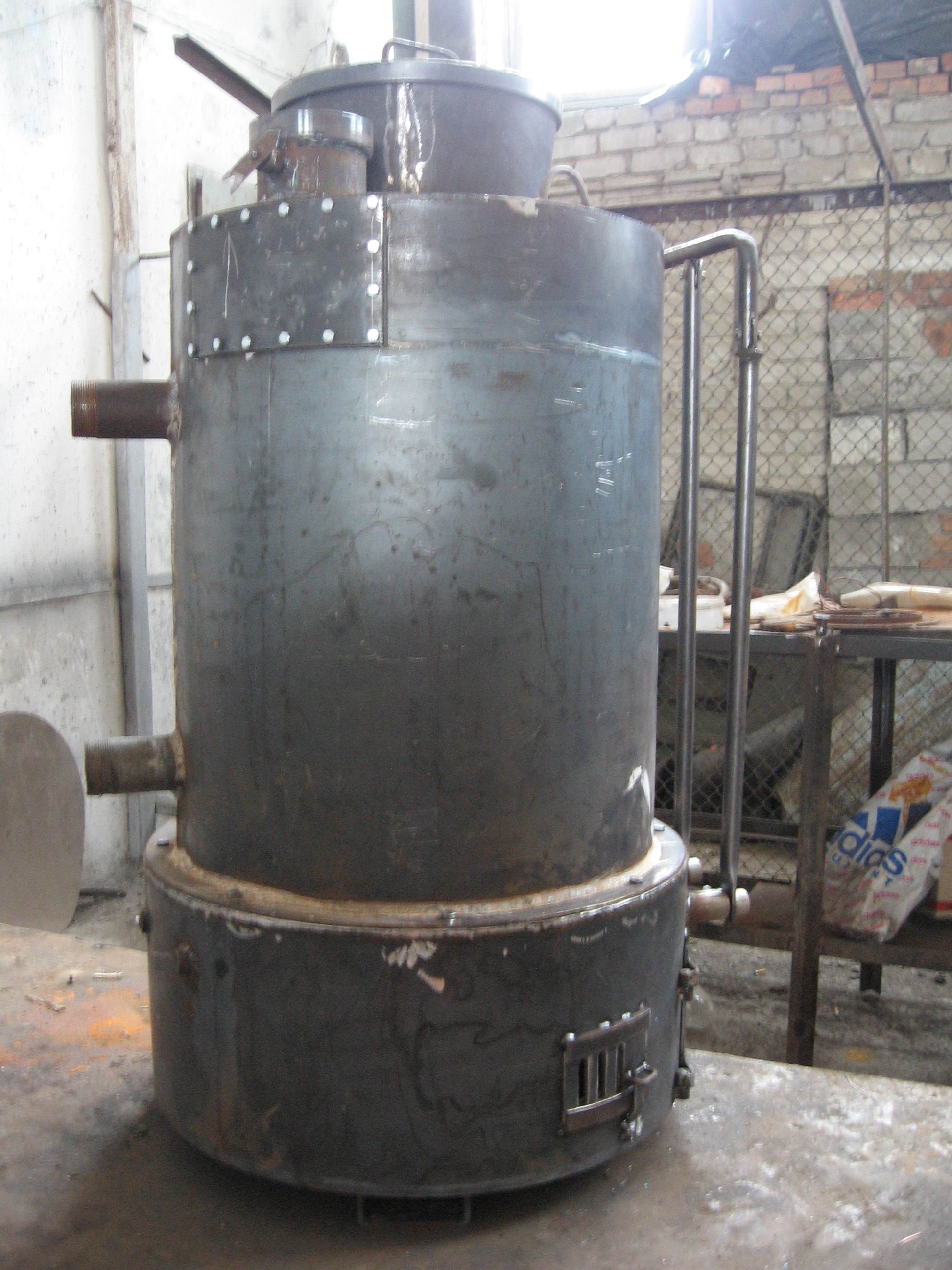

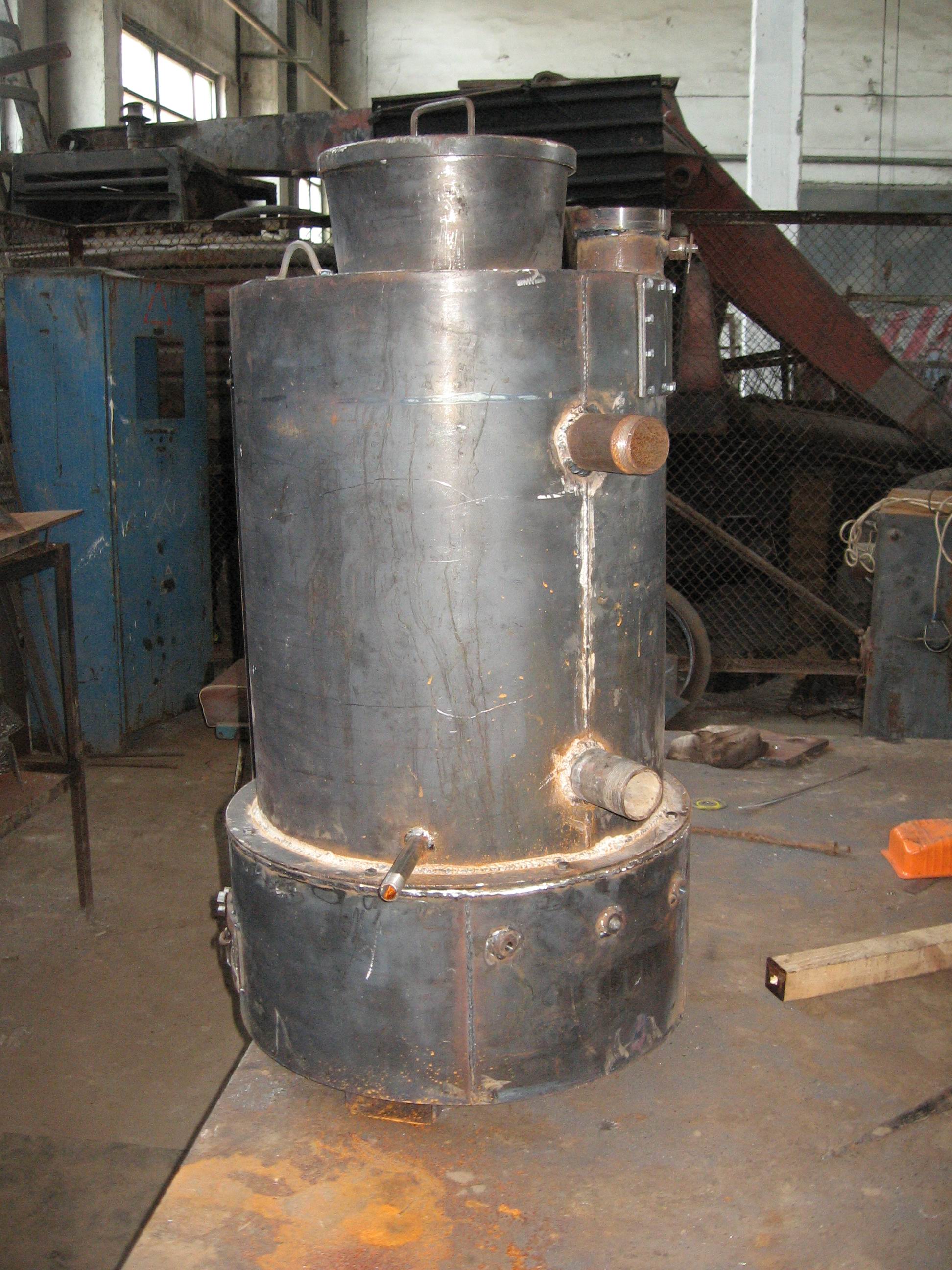

Конструктивно наш ТТК «Бритай» состоит из двух основных частей:

  • концентричного сдвоенного теплообменника, совмещённого с топкой и бункером топлива

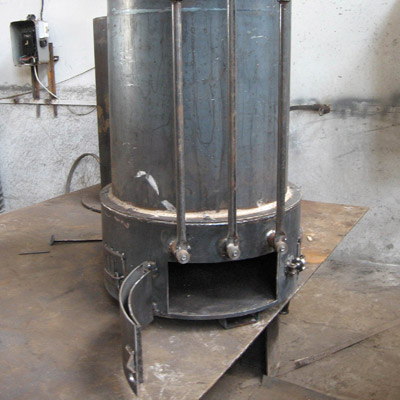

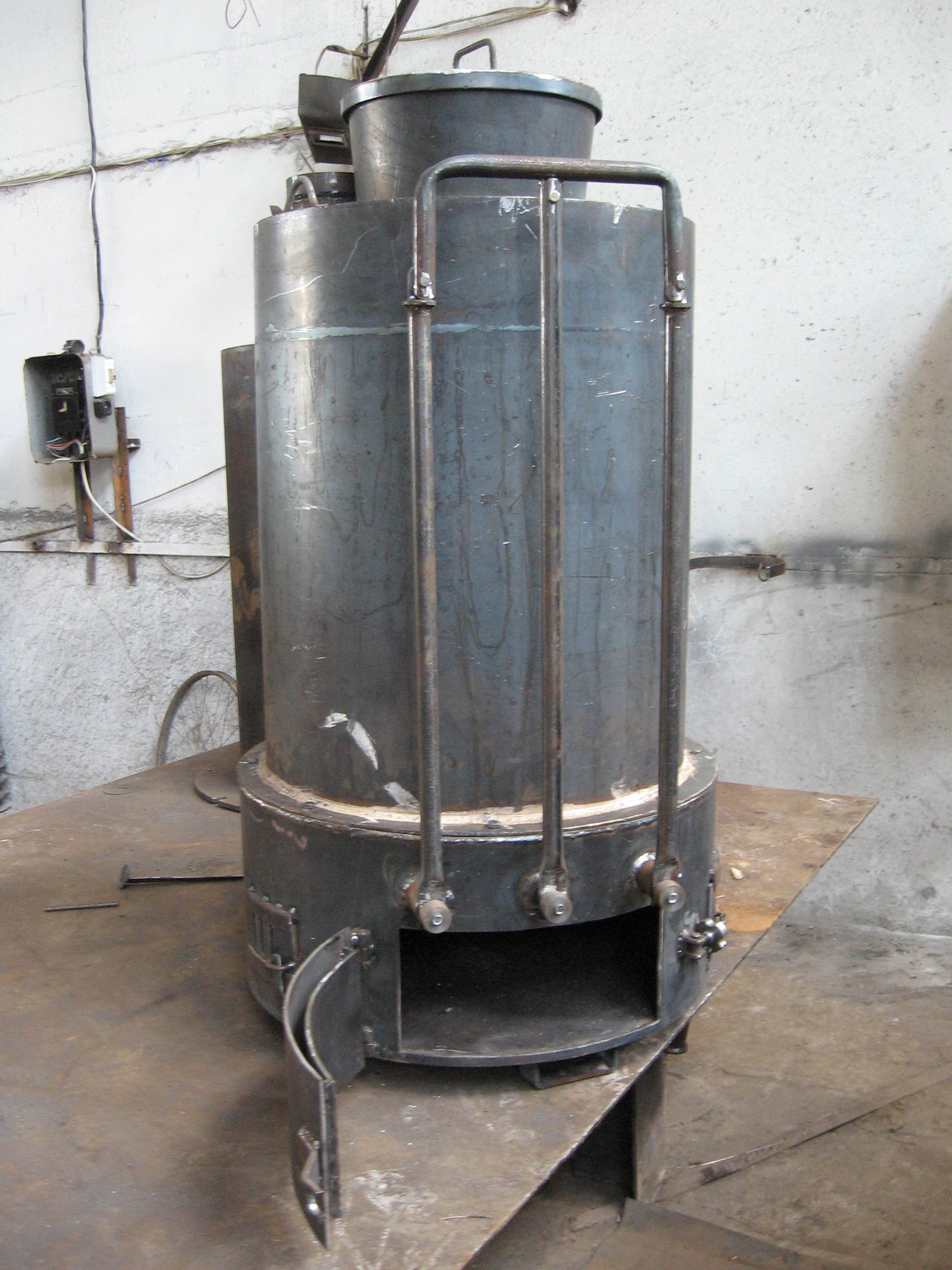

  • цилиндрического зольника-основания с узлом подвижных колосников

Такая вертикальная конструкция топки с бункером угля, над которым находится воронкообразное загрузочное устройство с крышкой, позволяет беспрерывно подавать топливо в зону горения используя только собственный вес угля.

Стальной двойной теплообменник является одновременно и жёстким корпусом котла, на котором закрепляется термоизоляция с защитной оболочкой, контрольный прибор-термометр, либо термоманометр. Так же возможна установка ТМР-датчика для управления воздушной заслонкой камеры зольника. Практически все стальные части котла, непосредственно соприкасающиеся с горящим топливом либо продуктами горения, являются элементами внутренней или внешней водяной рубашки. Это является веским аргументом в пользу их стойкости и долговечности. Наличие регулятора температуры, термоманометра, термоизоляции корпуса котла являются опциями, которыми может воспользоваться потребитель.

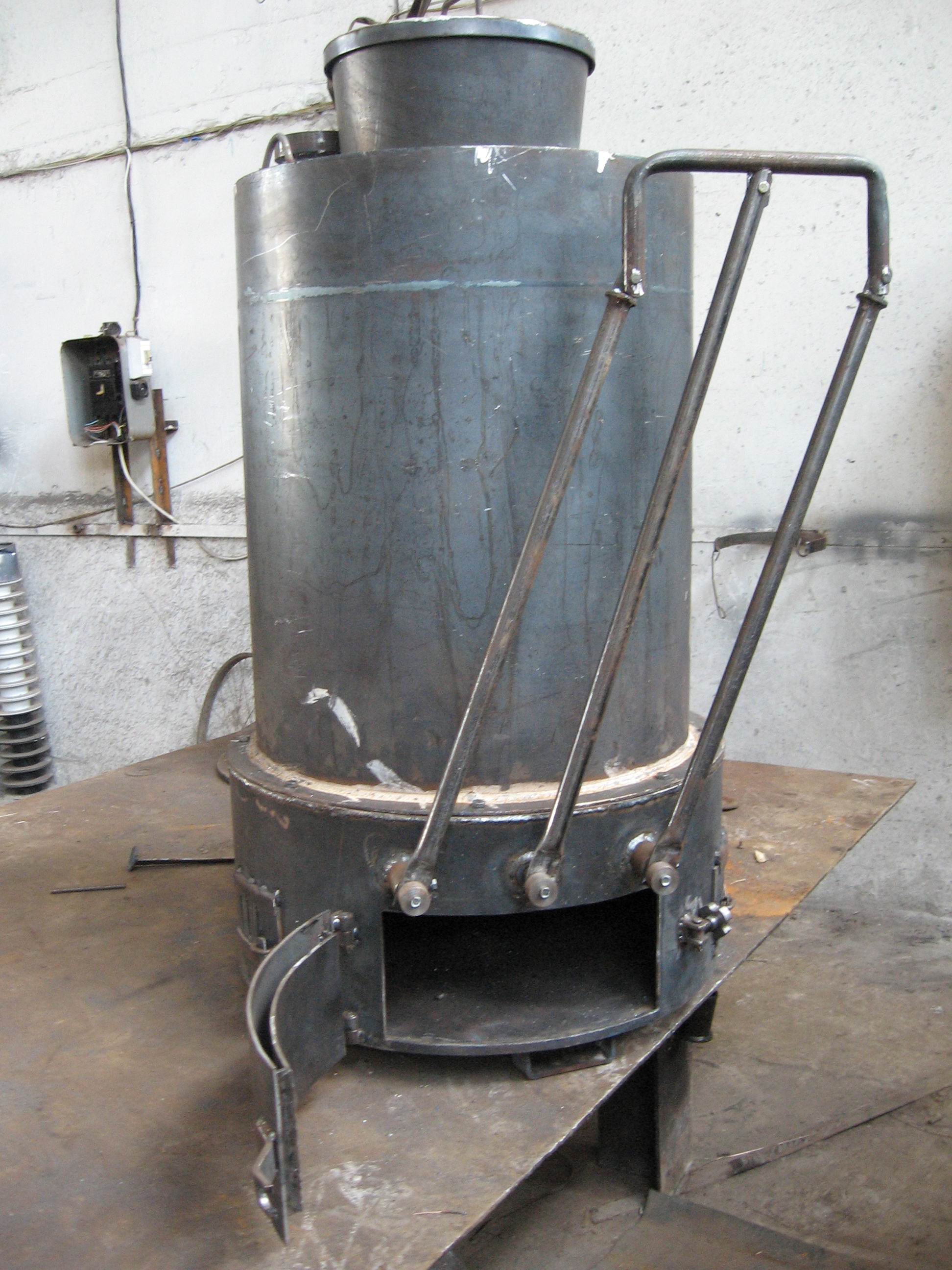

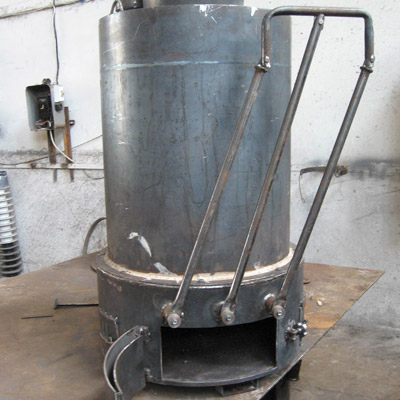

Подвижный узел колосников обеспечивает удобство и эффективность при чистке топки, зольника; также обеспечивает возможность разрушения спекания шлаков в зоне горения; обеспечивает возможность быстрой чистки котла от золы и породы без прекращения процесса горения.

Процесс горения происходит в зоне, ограниченной по высоте нижним торцем внутреннего цилиндрического теплообменника, что, из-за небольшого расстояния (130-200мм для различных типоразмеров котлов этой серии), обеспечивает оптимальное использование первичного воздуха через заслонки зольника, колосники и, как результат, практически исключает образование угарного газа и приличный КПД около 80…83% при оптимальном режиме работы котла.

При использовании каменного угля с выходом летучих до 17% наличие заметного дыма из дымовой трубы будет только в период растопки и загрузки топочного бункера при малом (менее 20% объема) остатке топлива от предыдущей загрузки. В устоявшемся рабочем режиме котла дым из дымовой трубы практически заметить трудно, что говорит, в первую очередь, об экологичности котла, а так же о его технической сбалансированности.

Конструкция и все основные параметры котлов серии ТТК «Бритай» соответствуют требованиям ДСТУ 2326-93(ГОСТ 20548-93), ДСТУ3075-95(ГОСТ 9817-95). Все технологические процессы составлены с учётом требований ДСТУ3948-2000. Изготавливаются котлы тепловой мощностью 10,0; 12,5; 16,0; 20,0; 25, 0; 36(31,5); 40,0 кВт.

№ п/п ТТХ котла Единица измерения «Бритай–16М» «Бритай–36/32Р»
1 тепловая мощность КВт 16 36
2 габариты ВхШхГ мм 1100х520х520 1490х750х750
3 вес кг 176 292
4 объём теплоносителя (вода в котле) л 46 115
5 объём/вес топлива л/кг 32/45 57/79
6 площадь теплообменника м2 1,26 3,48
7 дымоход (диаметр) мм 100 150
8 подкл. к сист., Ду мм 40 50
9 ном. тепл. мощность КВт 16 36/32
10 разрежение, не более Па 25 40
11 площадь колосников м2 0,13 0,22
12 высота дымохода, не менее м 6 6
13 объём топочной камеры л 21 32
14 номинальный расход топлива кг/час 4,2 9,4

Примечания:

  1. Цена изделий зависит от стоимости материалов и комплектующих, комплектации изделия, обьема заказа. Оговаривается для каждого конкретного случая в отдельности.
