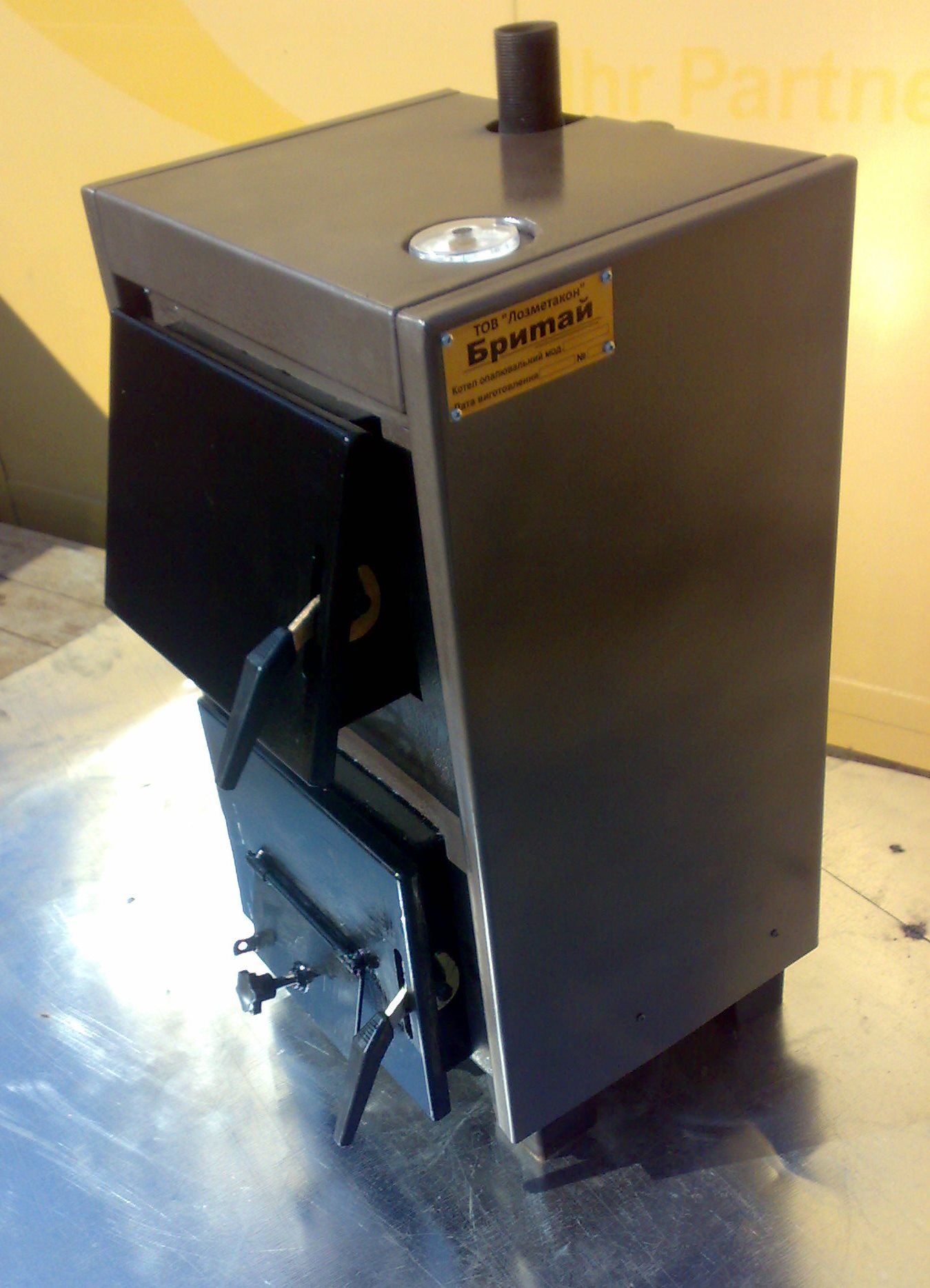

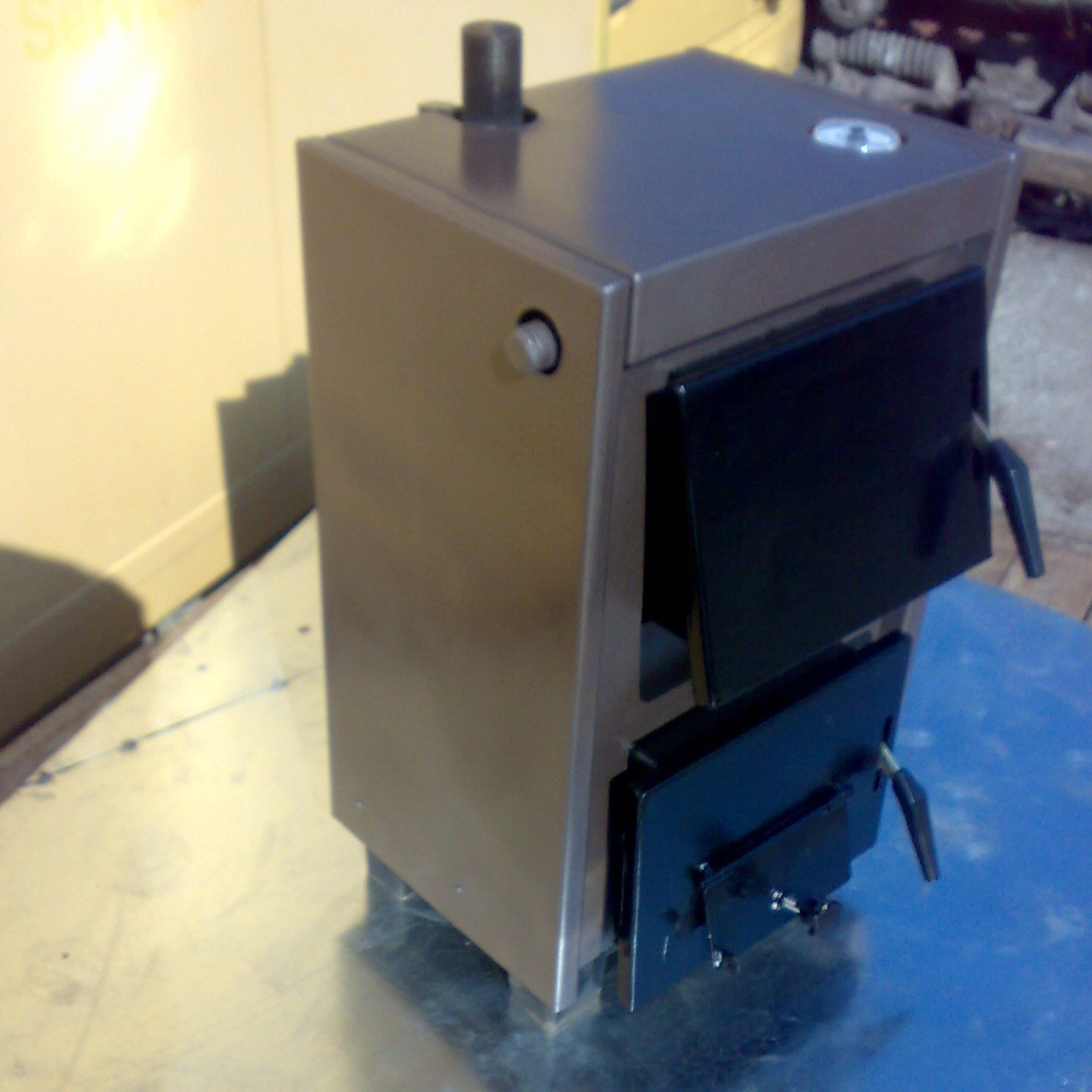

Котлы отопительные твердотопливные водогрейные ЛМК «Бритай» ДСТУ 2326-93 (ГОСТ 20548-93), предназначены для обогрева индивидуальных жилых домов и помещений коммунально-бытового назначения, оборудованных системами водяного отопления с принудительной или естественной циркуляцией.

Котел типа «Бритай» предназначен для работы на твердом топливе:

  1. Антрацит.
  2. Каменный уголь.
  3. Дрова.
  4. Брикеты и т.п.

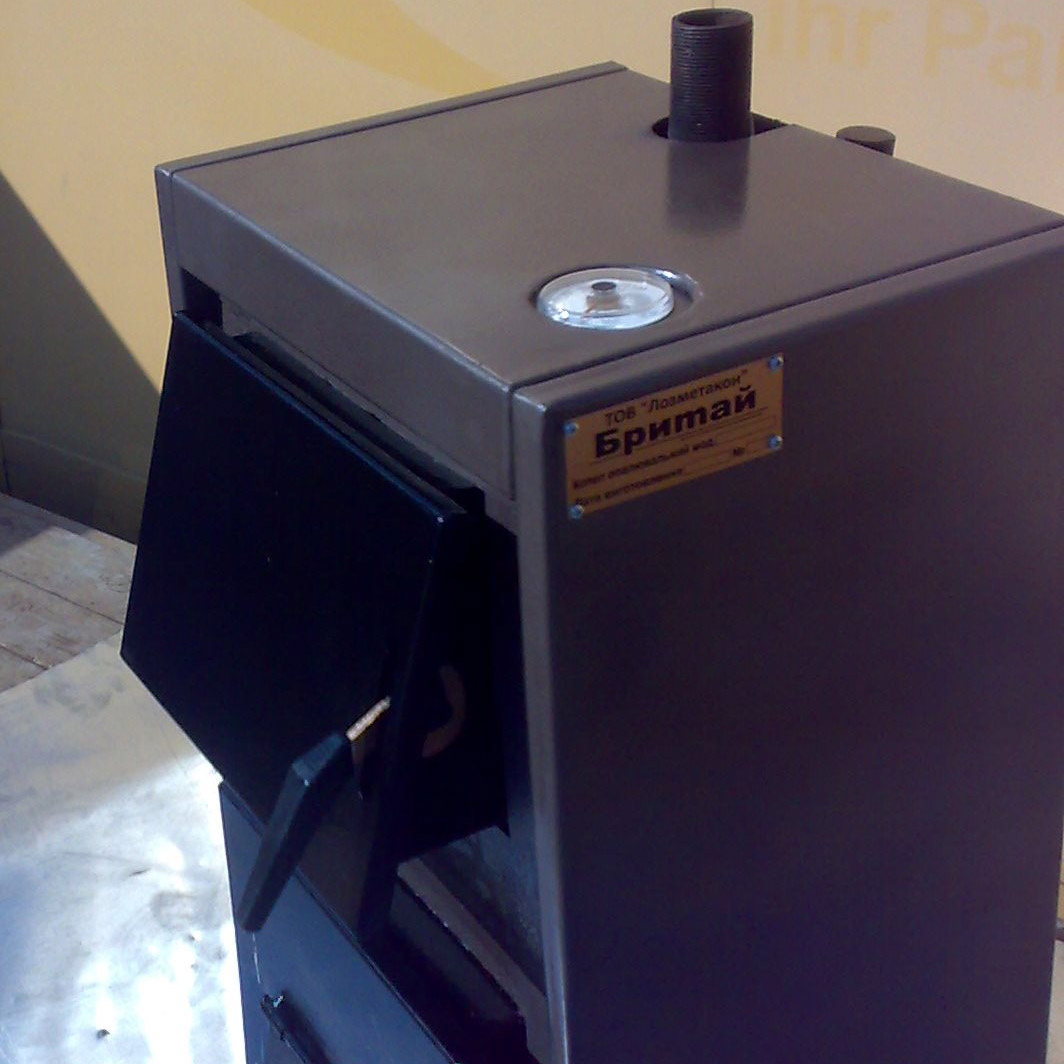

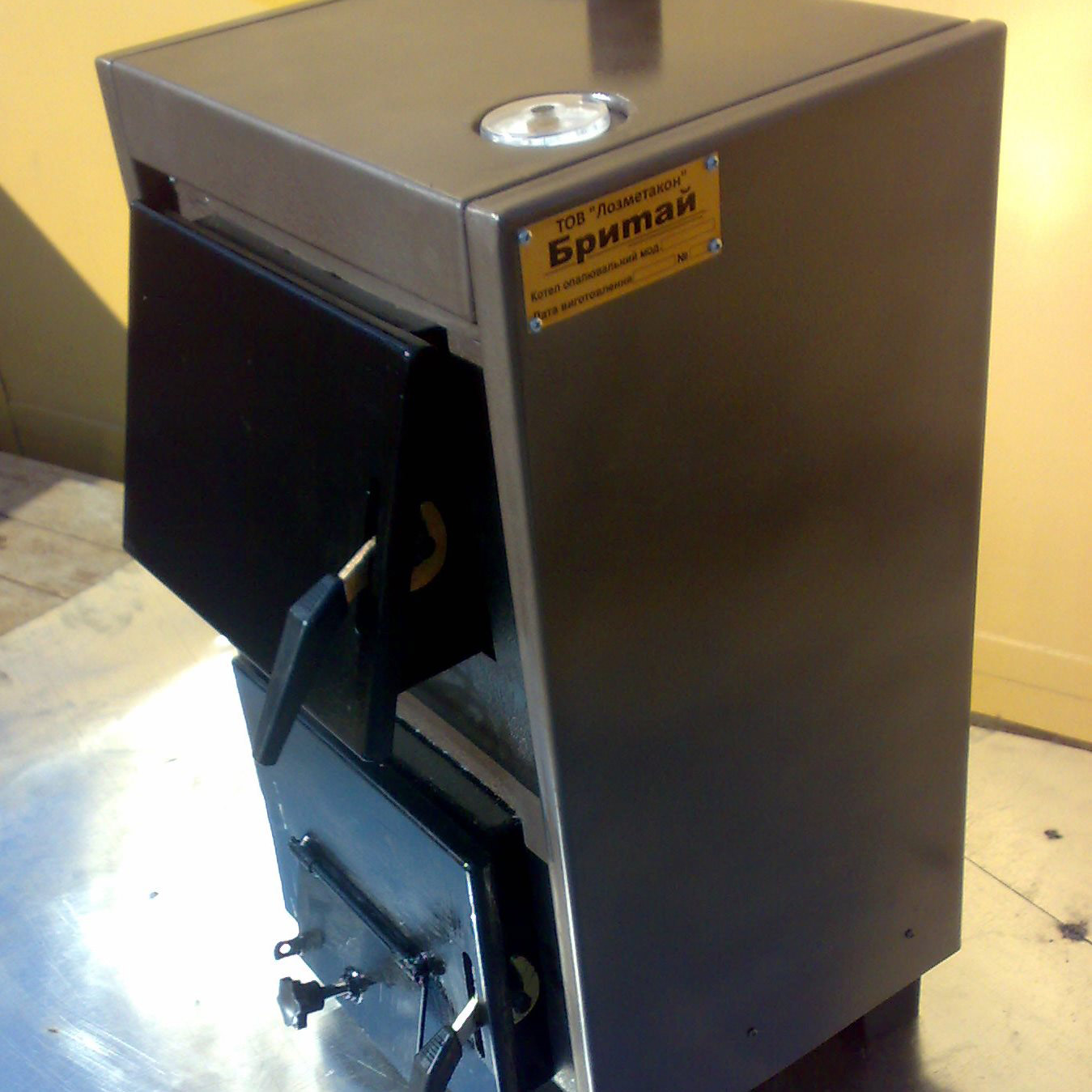

Основой конструкции котла является стальной теплообменник прямоугольной формы, состоящий из топки, корпуса и газохода. Водный объем котла – водяная рубашка – образуется между внешними стенками теплообменника, топкой и газоходом. В нижней части теплообменника организована камера сбора золы, которая ограничивается с боков стенками теплообменника, сверху колосниковой решеткой, снизу – поддоном. Снаружи теплообменник покрыт декоративным кожухом.

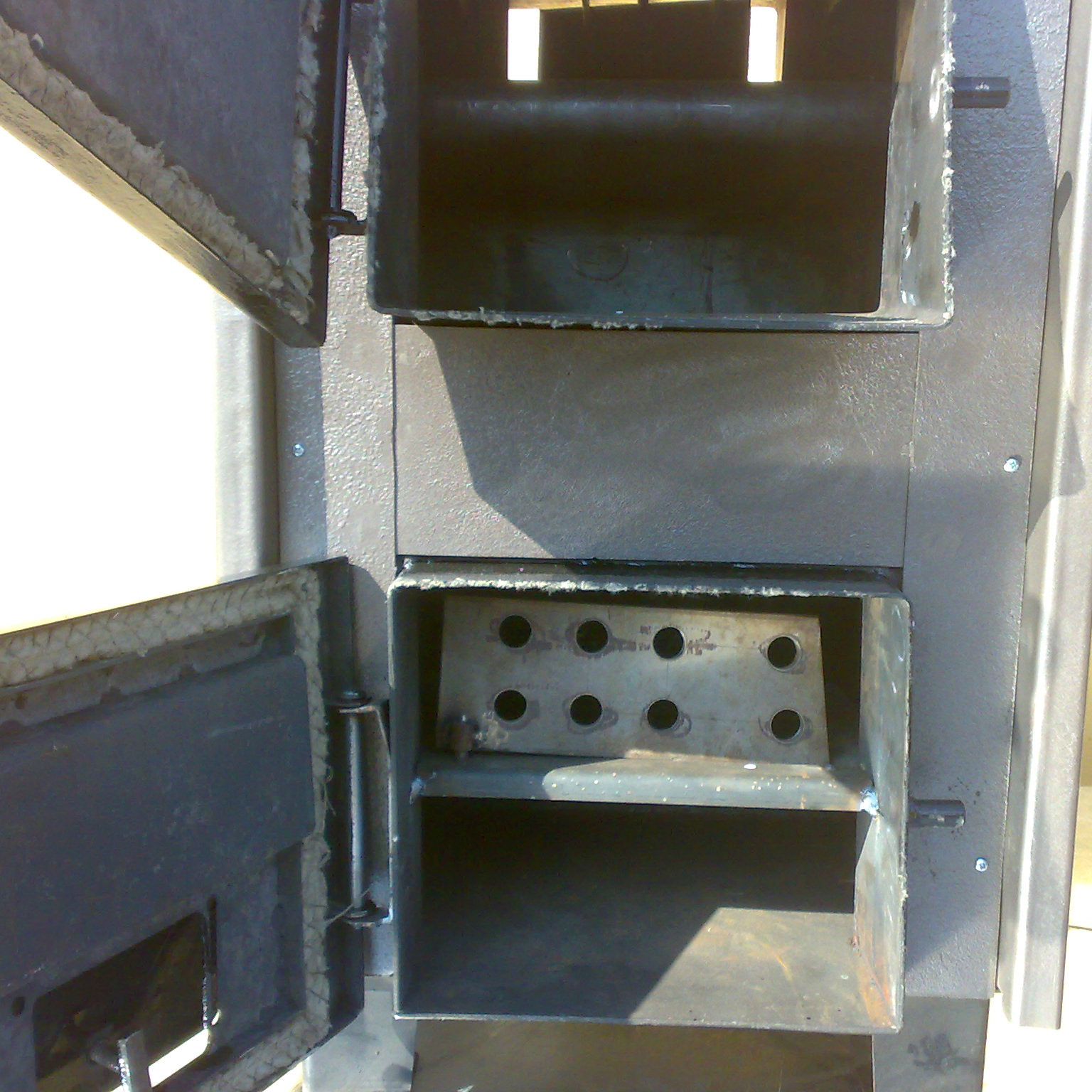

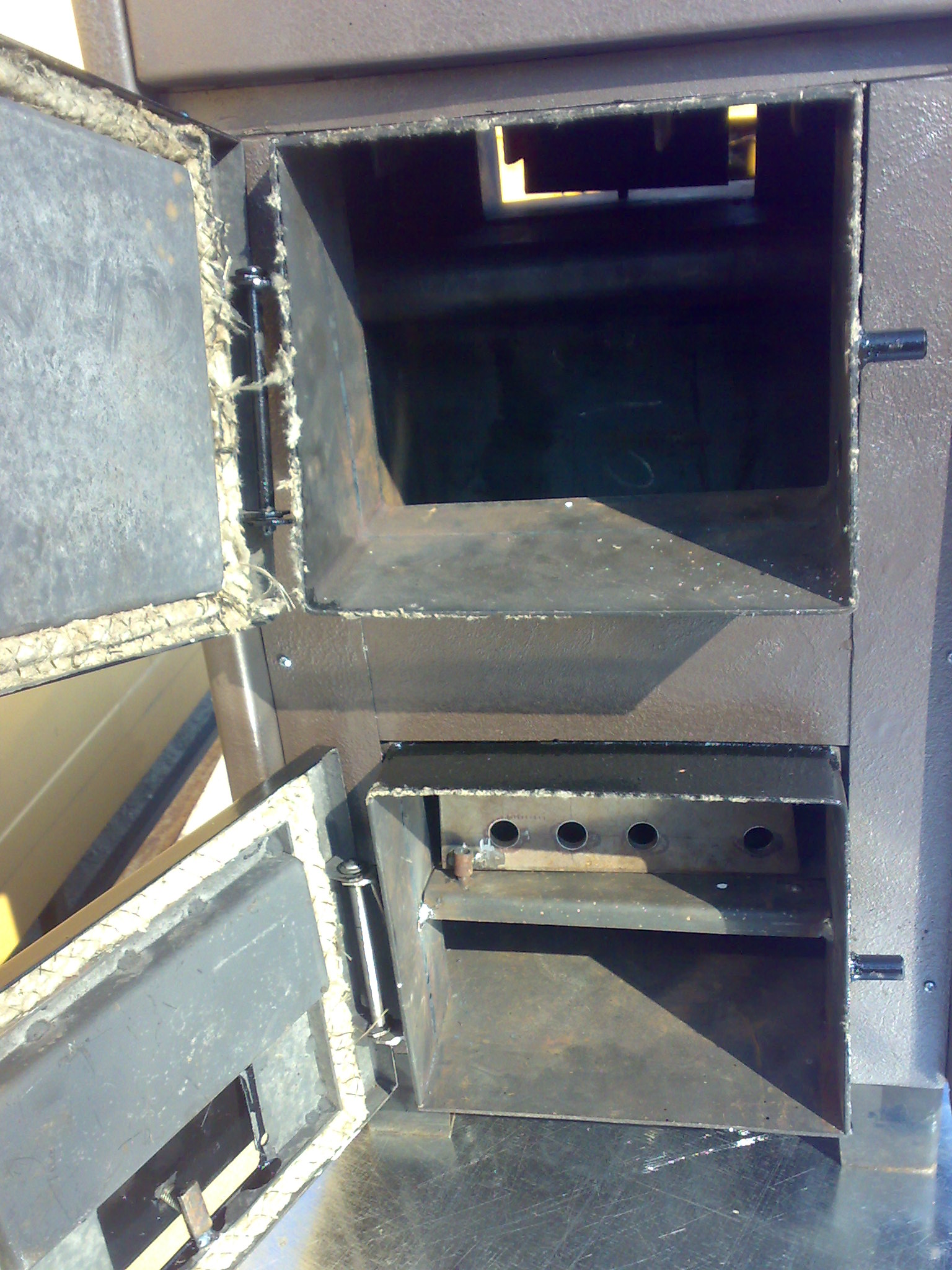

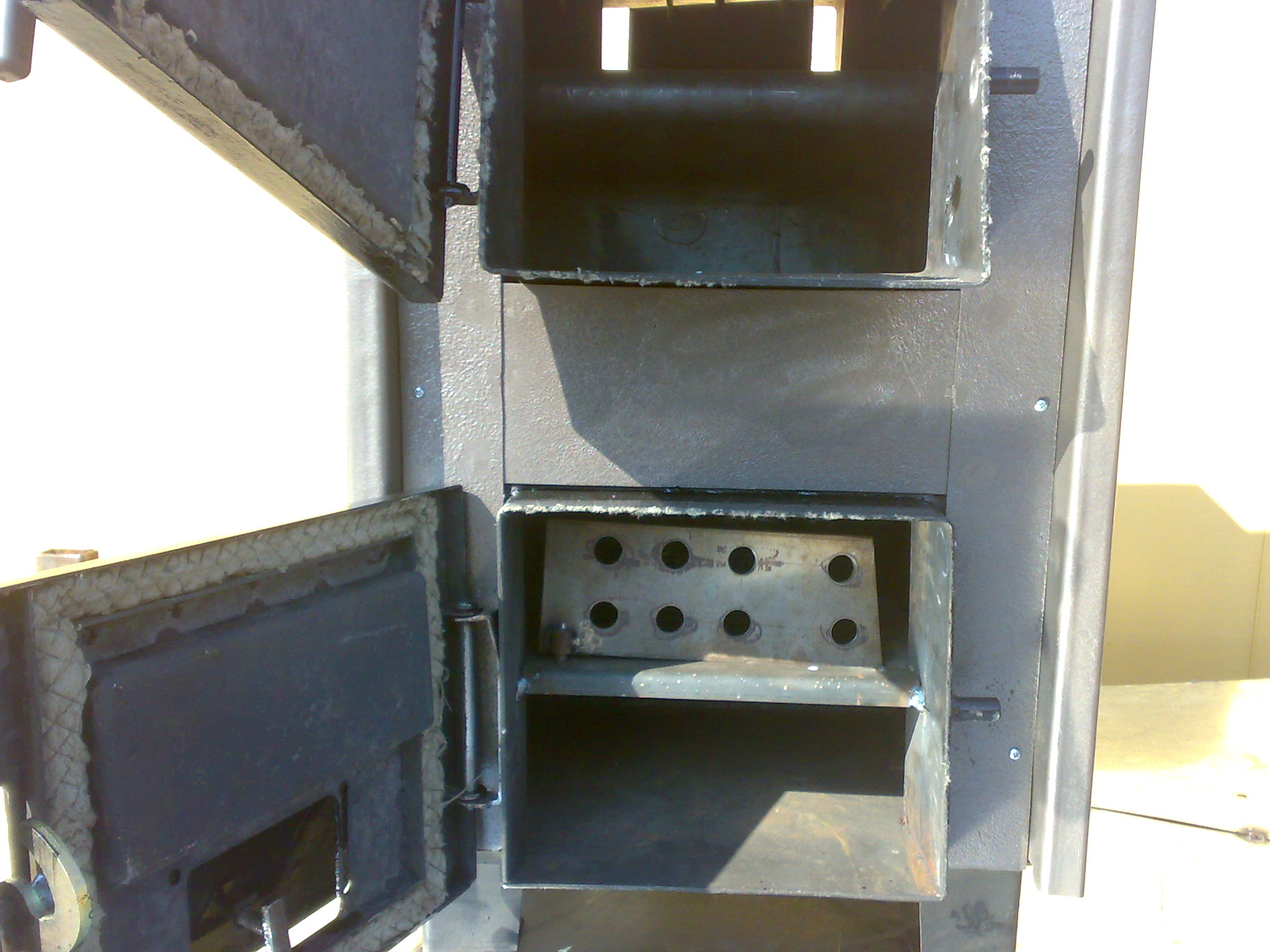

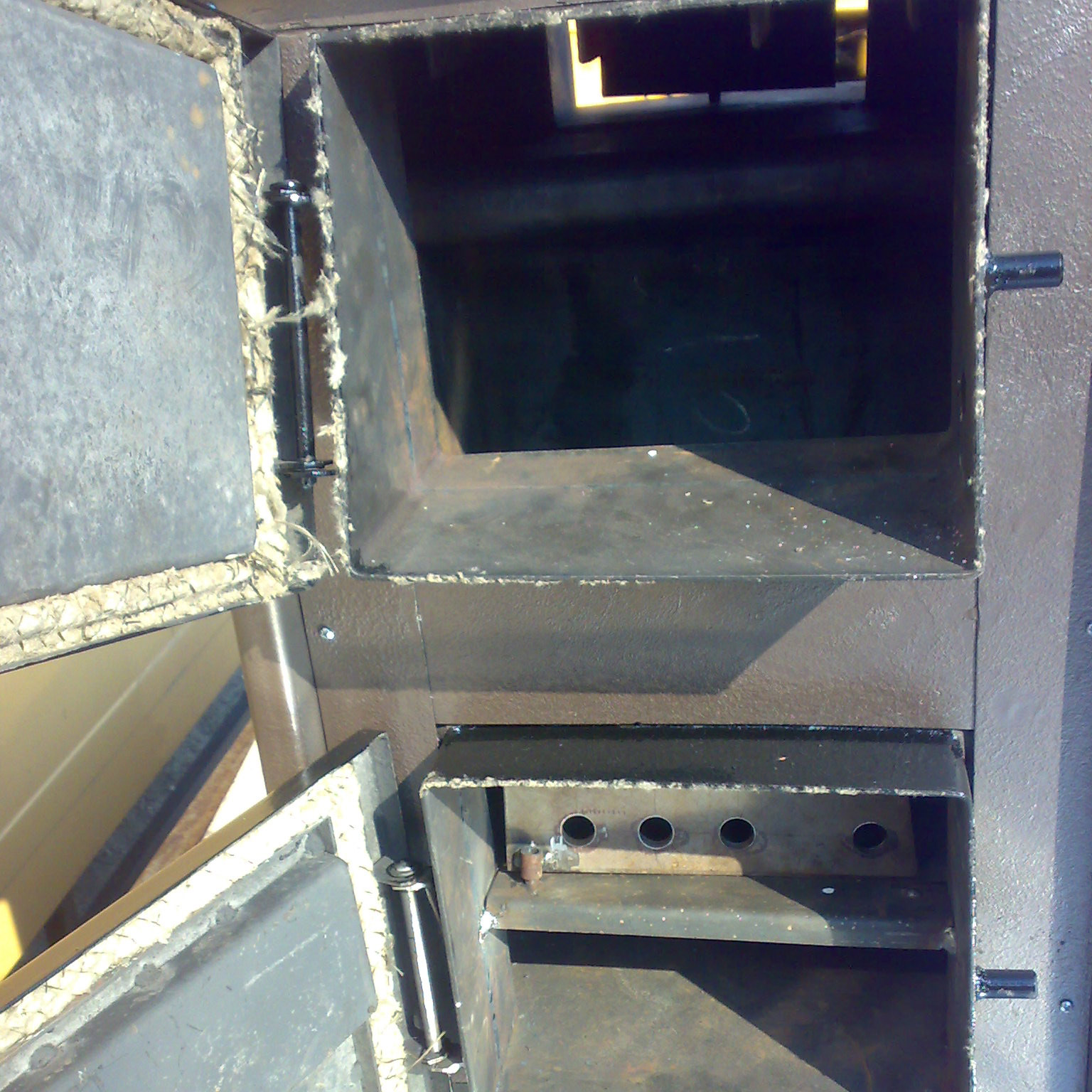

Топка котла – шахтно-слоевого типа. Загружается емкость – от колосниковой решетки до середины загрузочного окна. В нижней части топки установлена шуровочная дверка для очистки колосниковой решетки.

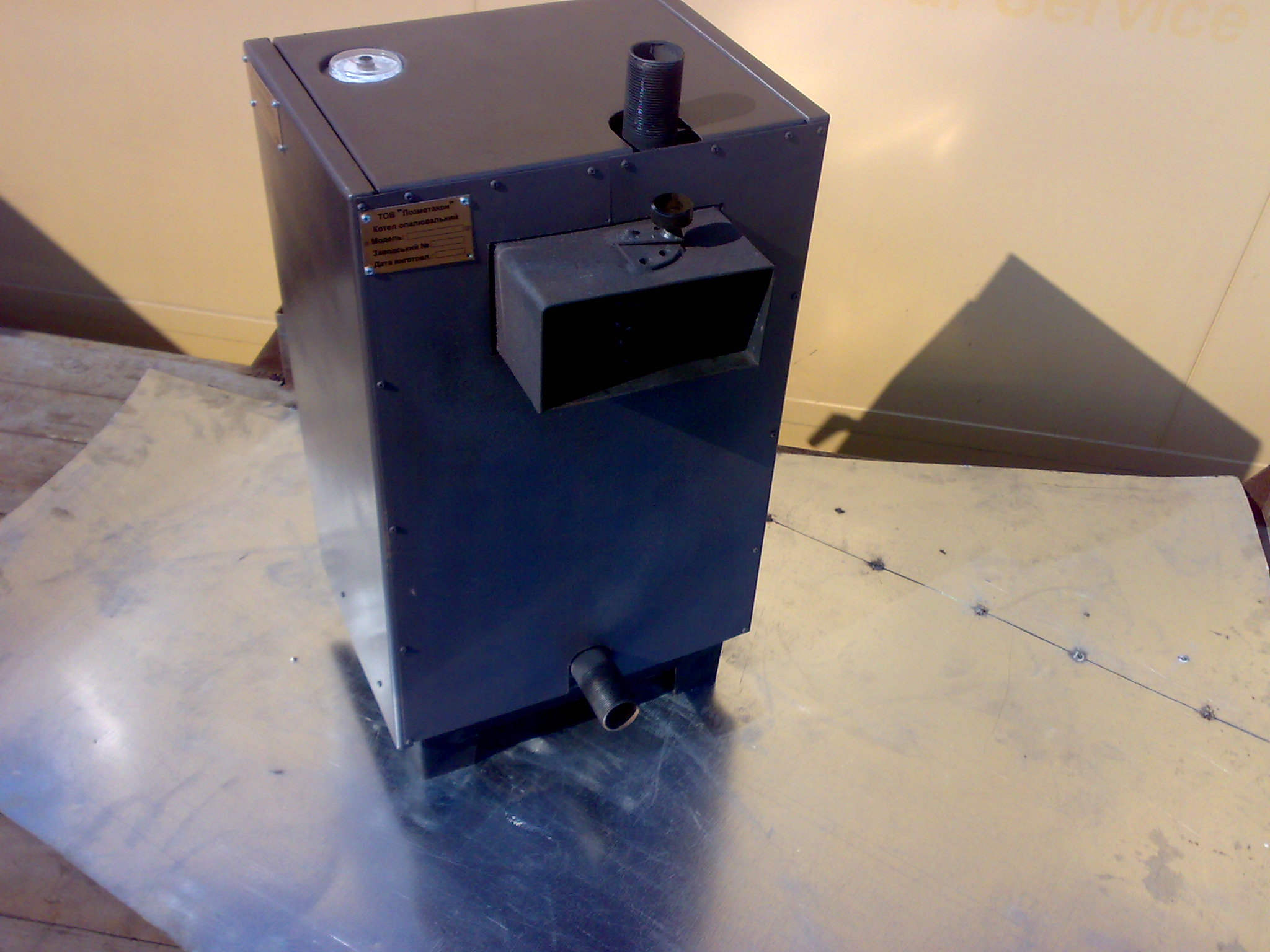

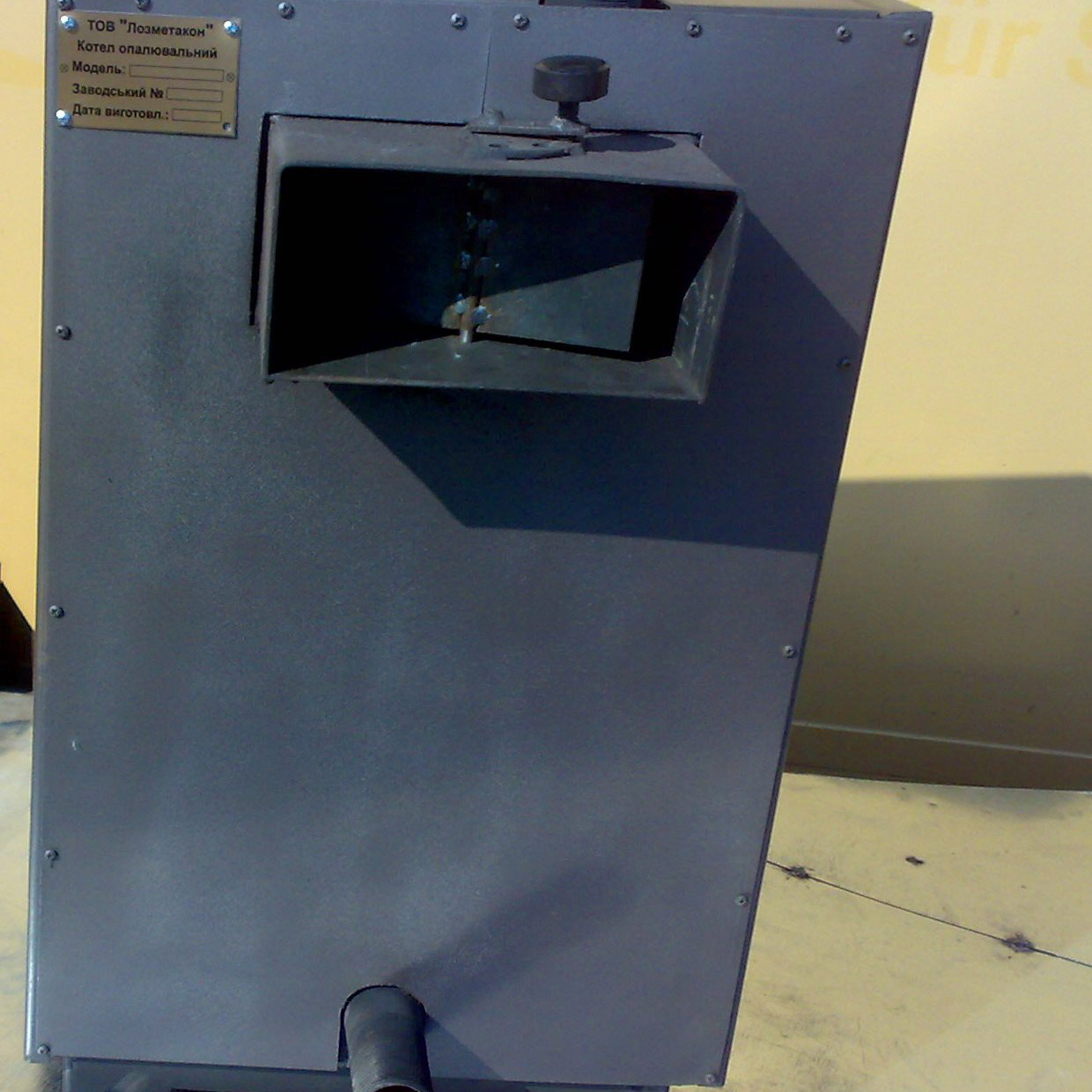

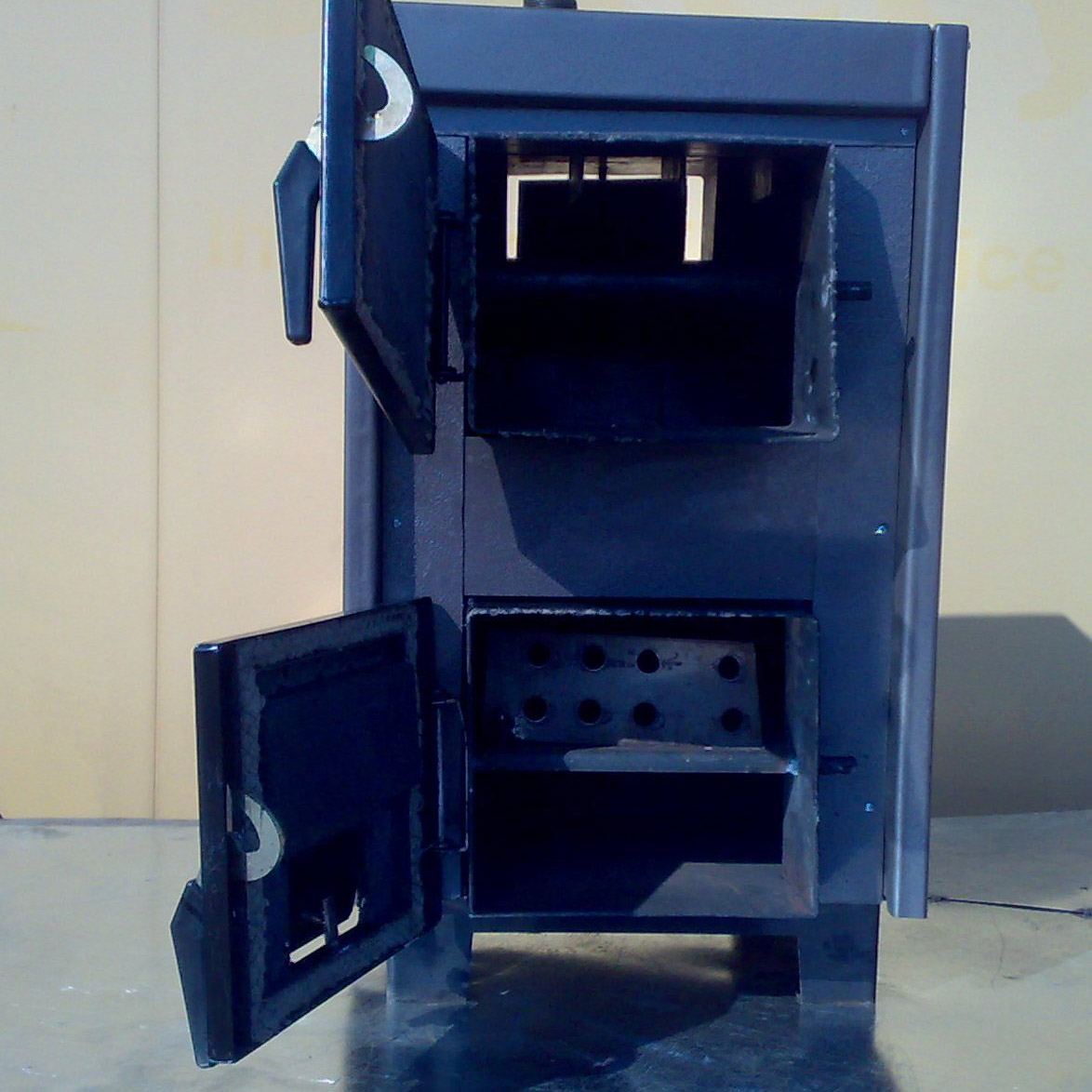

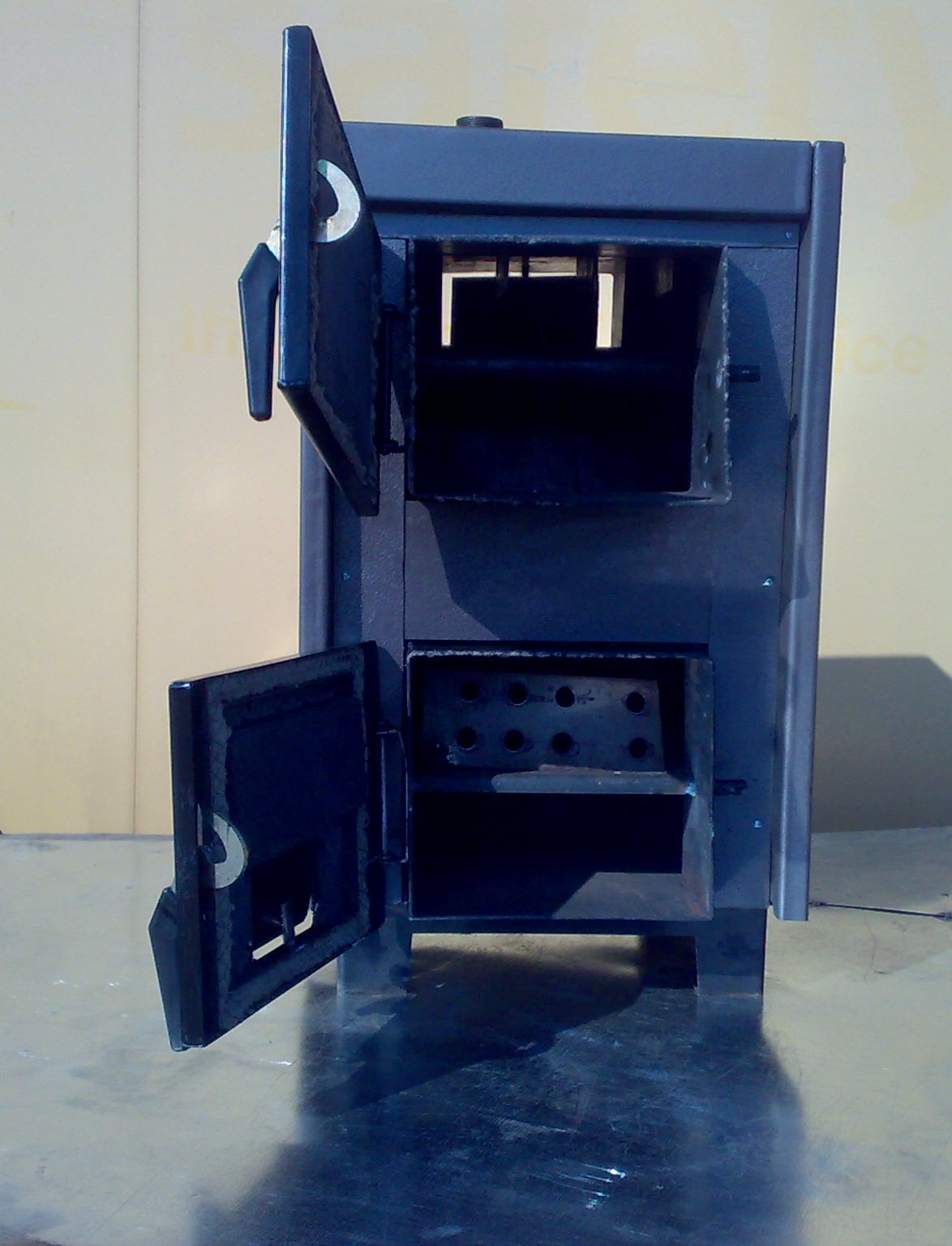

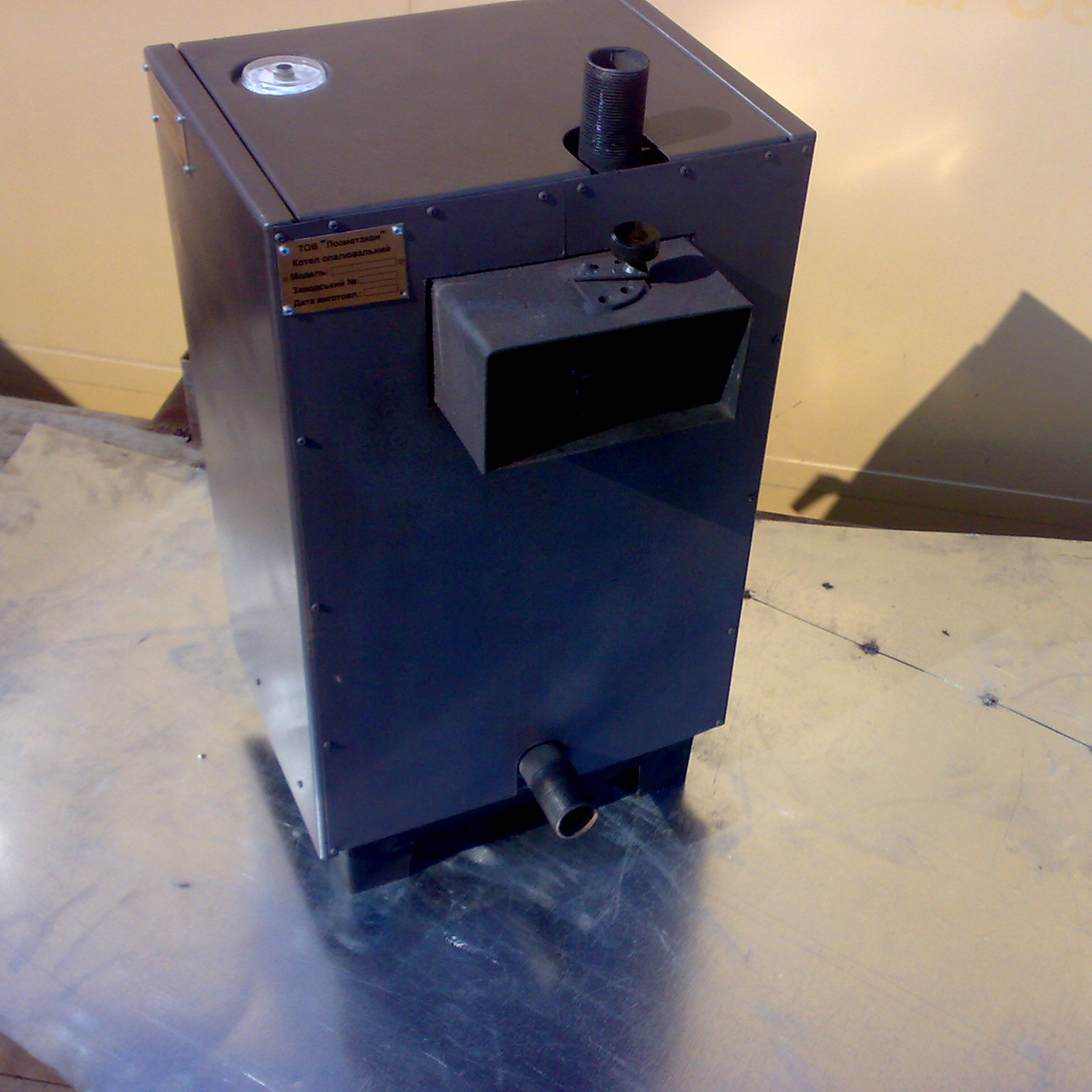

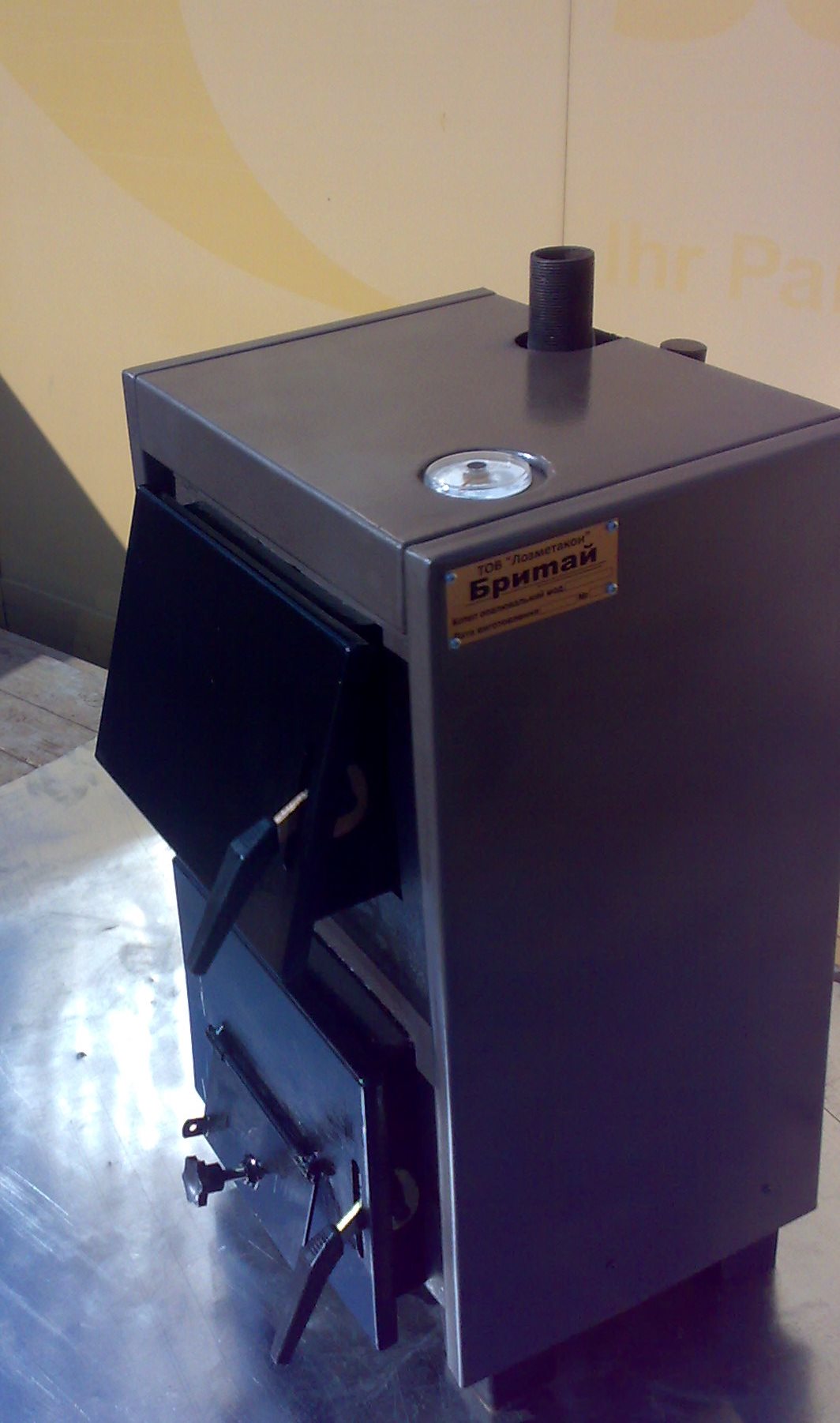

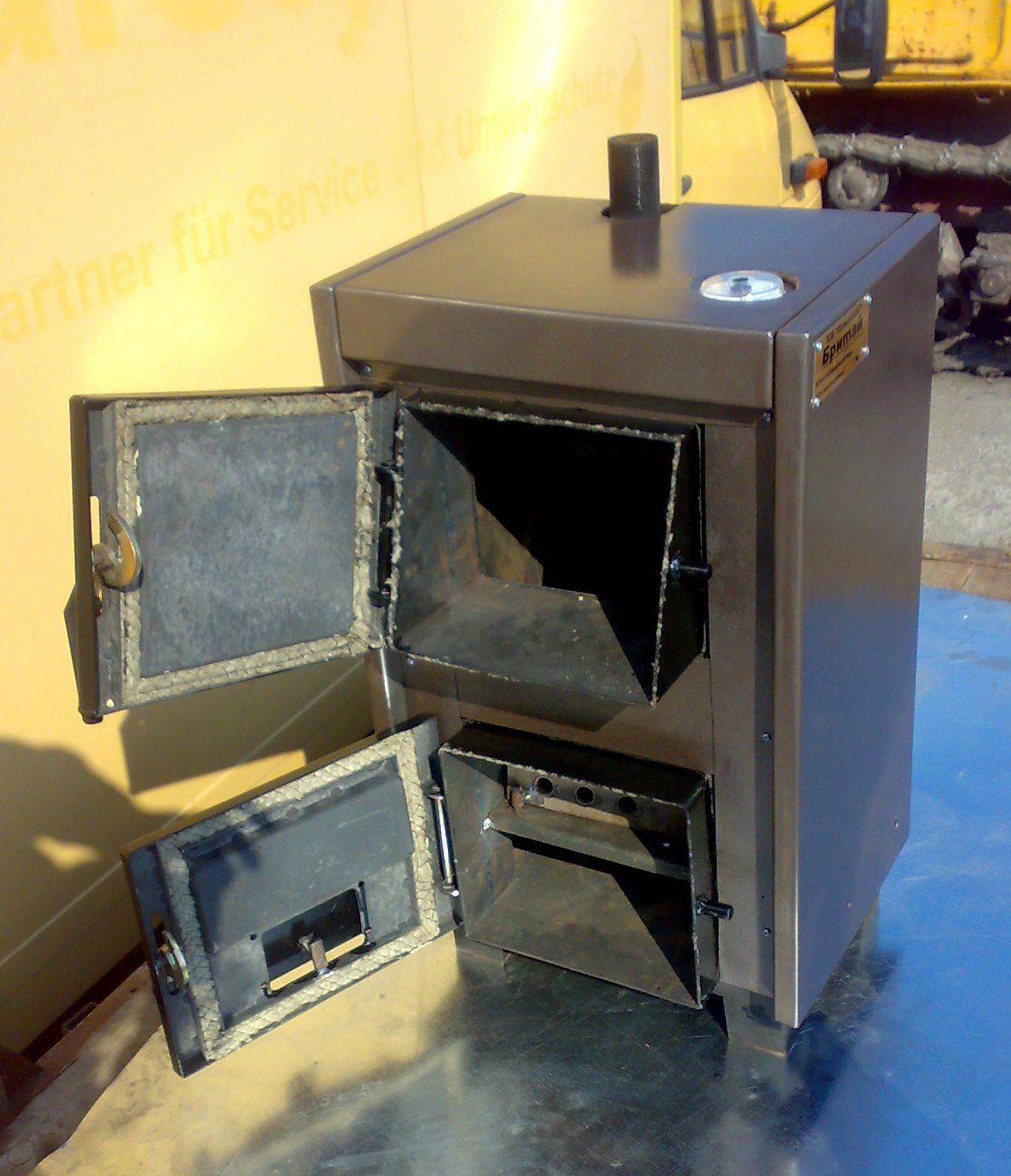

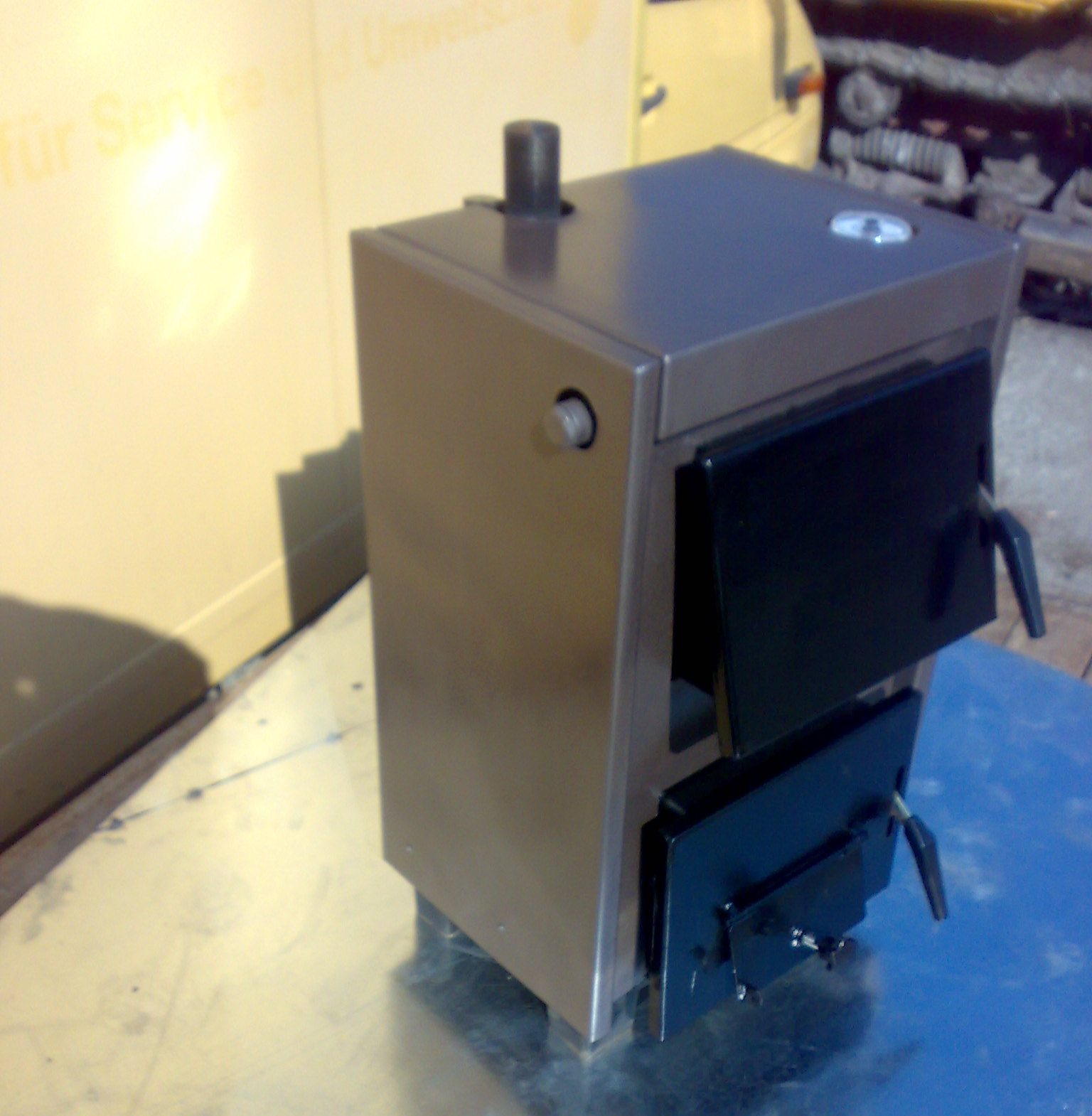

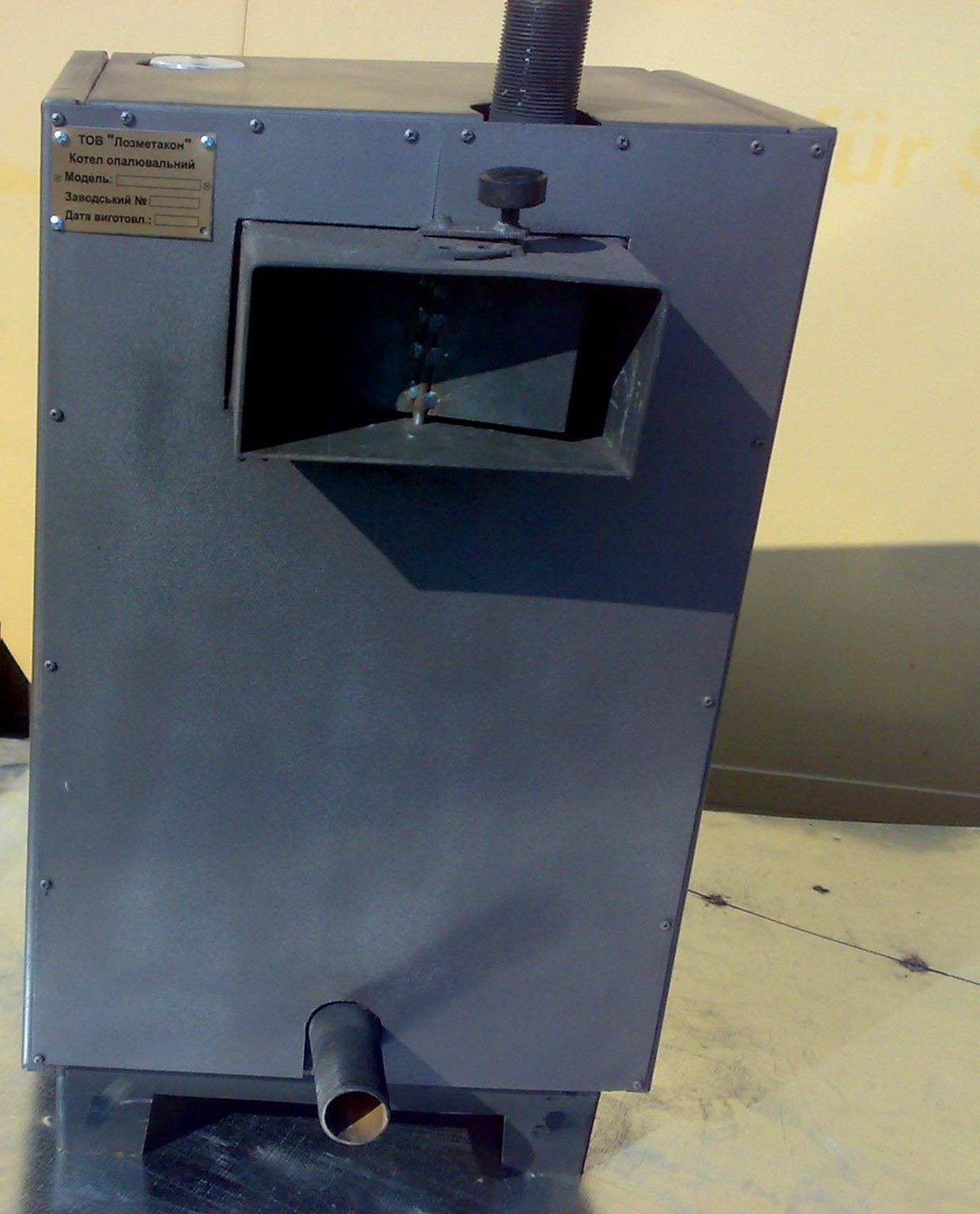

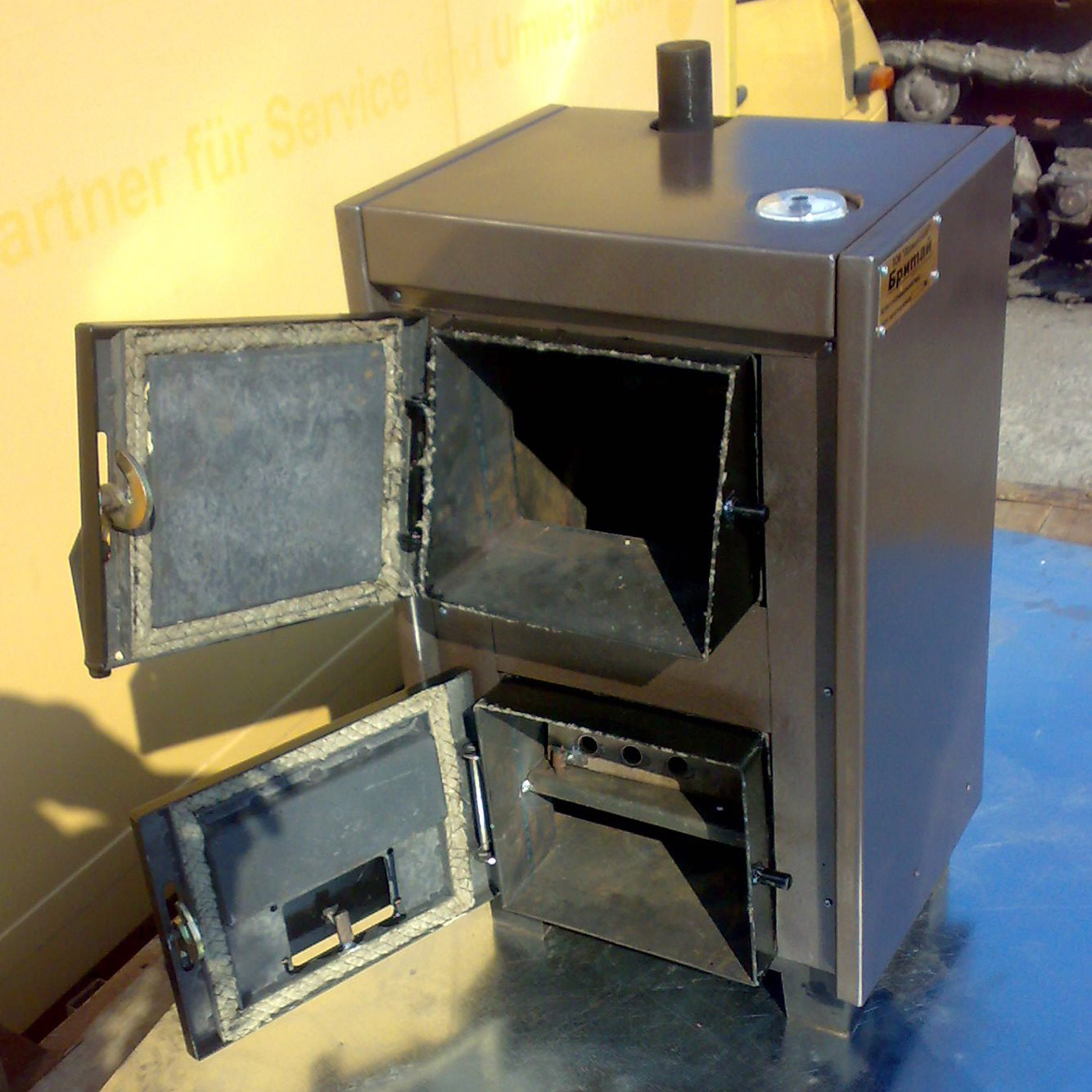

На передней стенке теплообменника размещены дверцы, предназначенные для обслуживания колосниковой решетки, зольниковой камеры, для загрузки топлива, для очистки конвективного газохода. На нижней дверке крепится воздушная заслонка с регулировочным винтом, которая предназначена для ручного дозирования количества воздуха, подаваемого в топку для горения топлива. На задней стенке теплообменника закреплен дымоход с шибером, который позволяет регулировать разряжение за котлом.

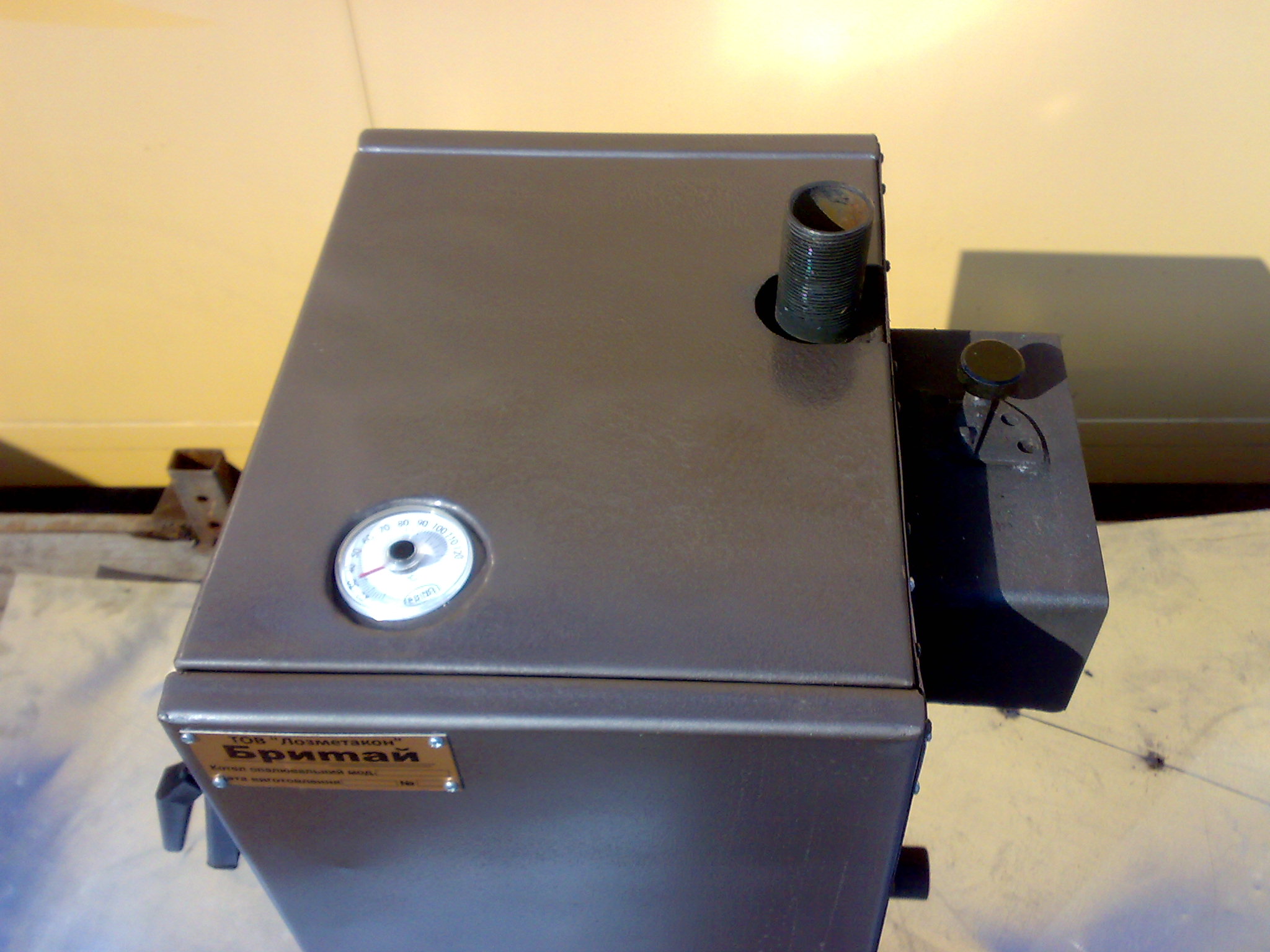

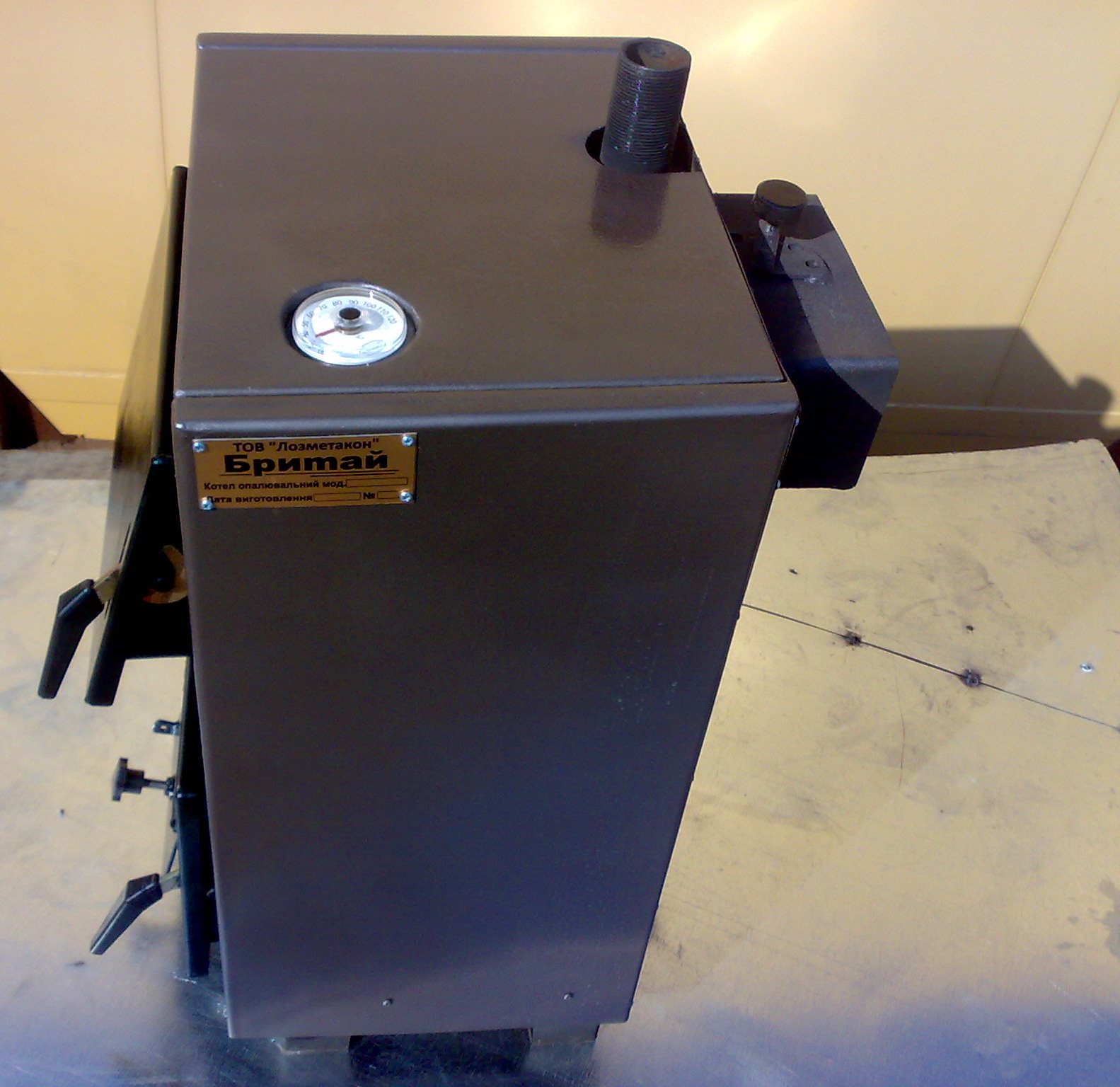

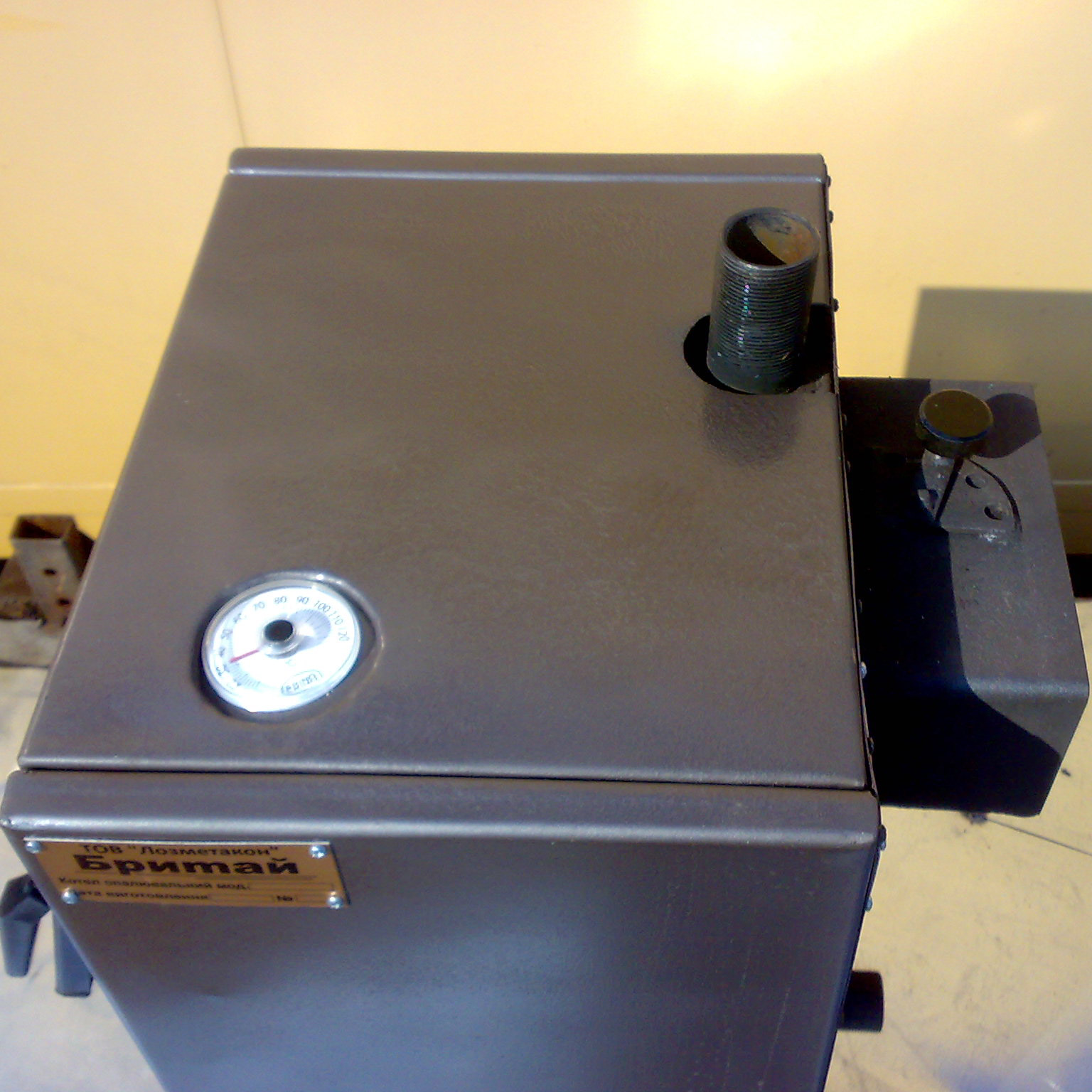

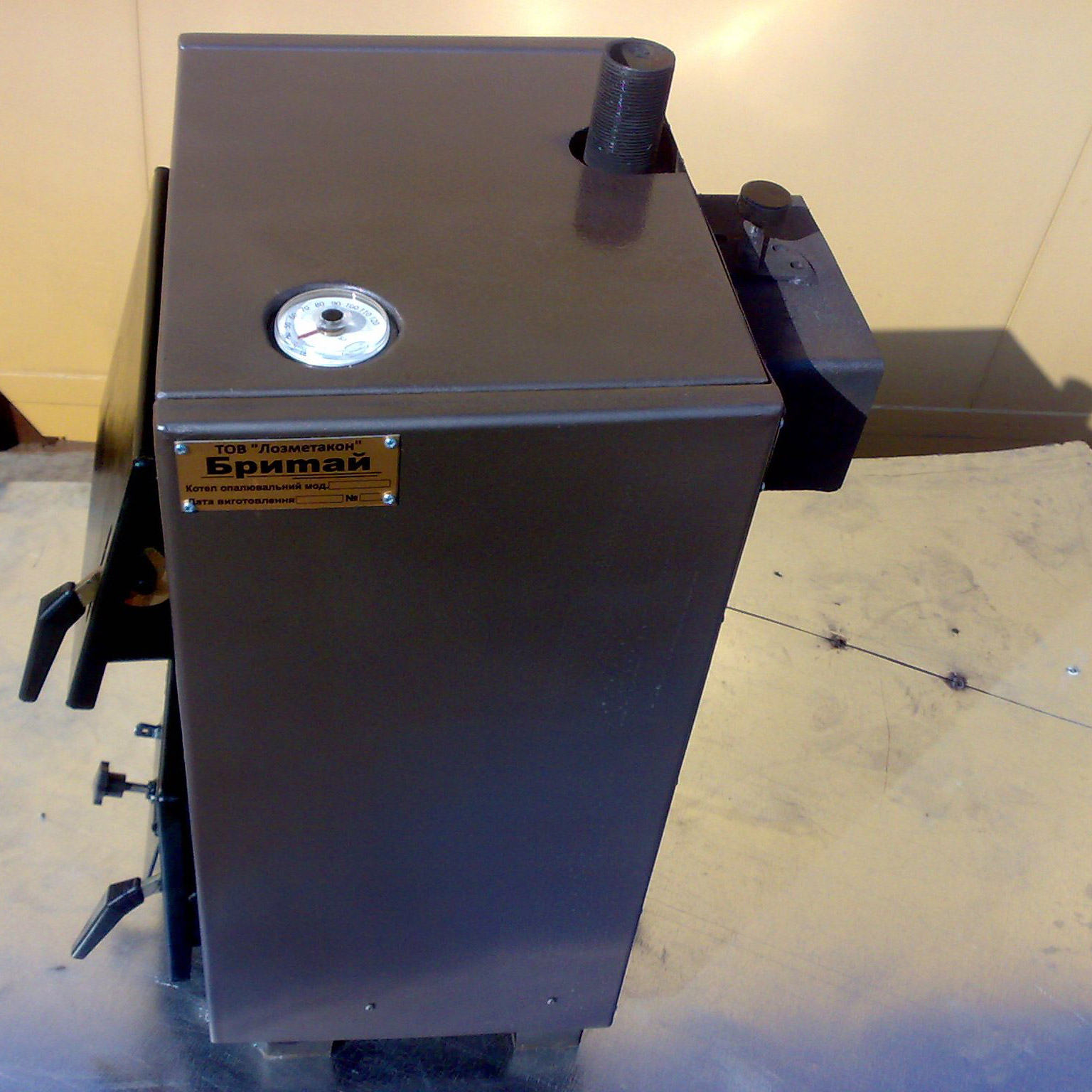

Температура воды на выходе из котла контролируется термометром.

Основные характеристики выпускаемых нашим предприятием котлов указаны в таблице.

№ п/п Наименование параметров Модель котла Примечание
10 12 14 18 30
1 Номинальная мощность котла, кВт 10* 14* 14* 18* 30* * - при работе на антраците
2 Отапливаемая площадь, м2 70-90** 80-110** 100-140** 150-180** 300** ** - при высоте потолка 2.8м, двойном остеклении и толщине кирпичной стены ≥ 250мм
3 Среднесуточный расход антрацита(при Qнр=30МДж/кг) 18 20 25 30 50 при нормальной мощности
4 Габаритные размеры котла:
     длина L, мм 550 550 600 600 650
     ширина L, мм 460 460 460 460 440
     высота L, мм 750 850 780 880 1450
5 Масса котла, кг, не более 70 80 85 100 125
6 Емкость загрузочной части топки, л 32 38 50 62 80
7 Объем воды в котле, л 38 38 40 48 85
8 Подключение теплоносителя к системе, дюйм G11/2 G2
9 Температура продуктов сгорания на выходе из котла, 0C, не более 250

Внимание:

Для вычисления максимального расхода конкретного вида топлива необходимо знать его теплотворную способность. Значение ее указано в справочниках или в сертификатах на поставку топлива.

Примечания:

  1. Цена изделий зависит от стоимости материалов и комплектующих, комплектации изделия, обьема заказа. Оговаривается для каждого конкретного случая в отдельности.
